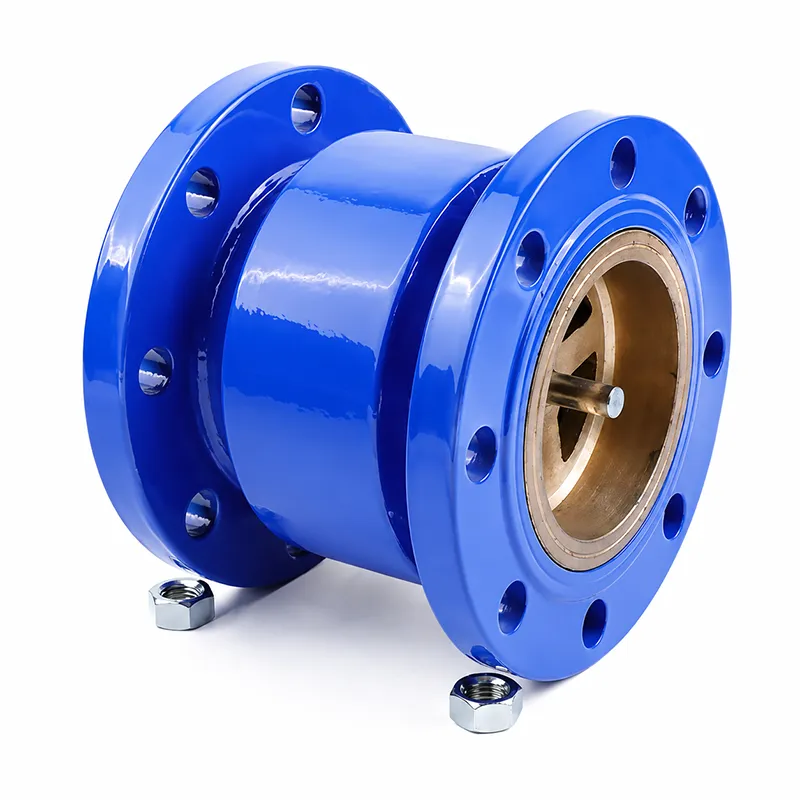

صمام الاختيار الصامت

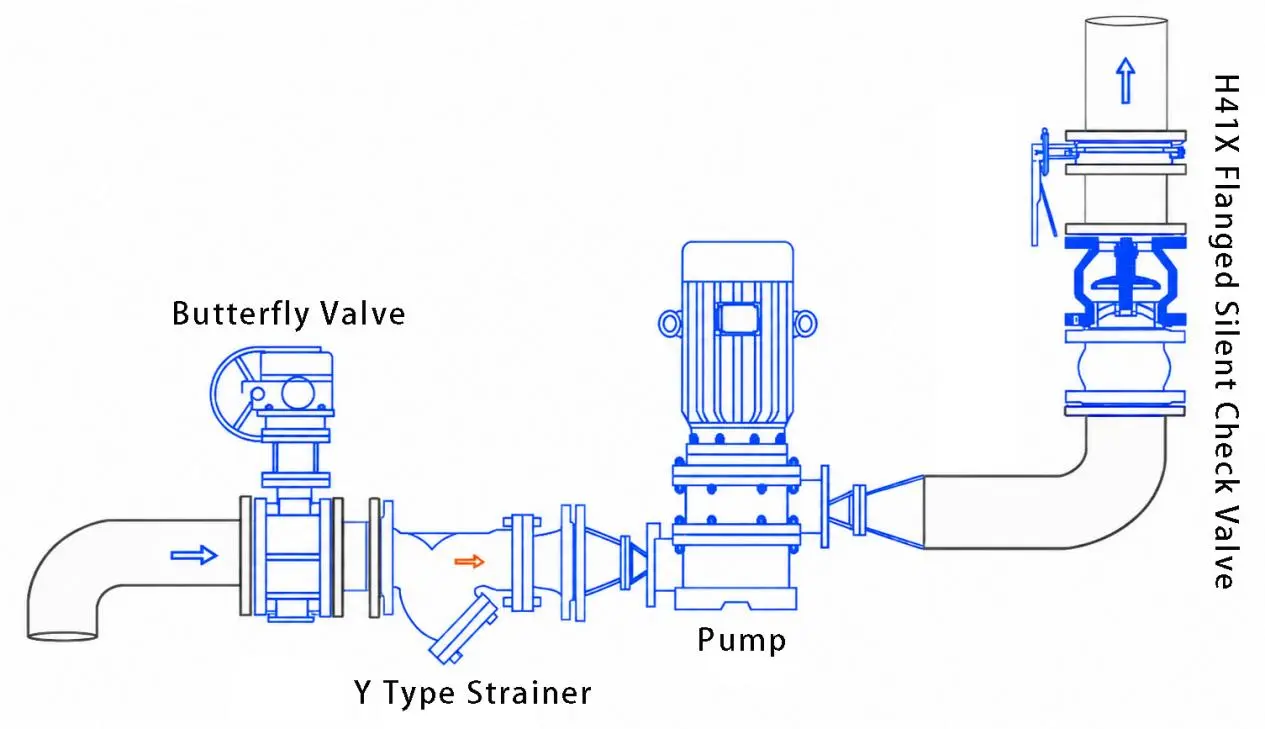

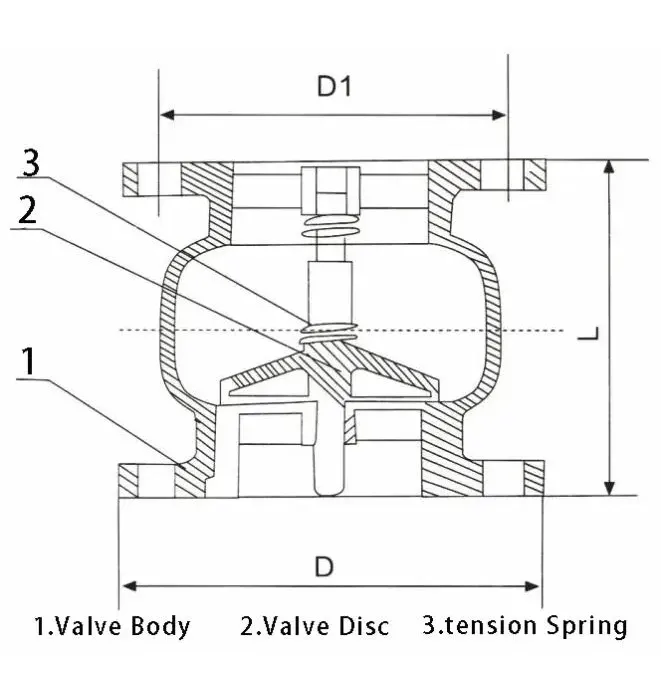

ينتمي صمام عدم الرجوع الصامت FUXEON®، المعروف أيضًا بالصمام أحادي الاتجاه، إلى فئة صمامات الرجوع من نوع الرفع. يعتمد المنتج هيكلًا محسنًا من نوع الرفع بإعادة ضبط الزنبرك، ويتكون بشكل أساسي من جسم الصمام، وقرص الصمام، وساق الصمام، والزنبرك، والمكونات الأساسية الأخرى. يتم تركيبه بشكل تقليدي على خط أنابيب مخرج المضخة وهو مناسب لأنظمة المياه وخطوط الأنابيب المساعدة حيث يتجاوز الضغط عتبة النظام. يتغلب هذا المنتج على عيوب صمامات الفحص التقليدية، مثل الضوضاء العالية وتأثير المطرقة المائية. من خلال تصميم إغلاق قصير الشوط، فإنه يحقق فتحًا وإغلاقًا سلسًا وخاليًا من الصدمات، وتشغيلًا هادئًا، مما يحل تمامًا مشاكل التشغيل الشائعة مثل التدفق الخلفي لخطوط الأنابيب وعكس المعدات.

المعلمات التقنية:

صمام عدم الرجوع الصامت هو صمام فحص من النوع الرفع، حيث يتحرك المحمل المركزي لأعلى ولأسفل، بحيث يتم تثبيته رأسيًا بشكل أساسي. بالنسبة لقلوب الصمامات مزدوجة التوجيه، يكون التثبيت الأفقي ممكنًا أيضًا. ومع ذلك، بالنسبة للصمامات ذات القطر الكبير، فإن وزن قرص الصمام يمكن أن يسبب تآكلًا أحاديًا على غلاف التوجيه، مما يؤثر بشدة على تأثير الختم. لذلك، يوصى بالتركيب العمودي للصمامات ذات القطر الكبير.

ما هو مبدأ عمل صمام الفحص الهادئ؟

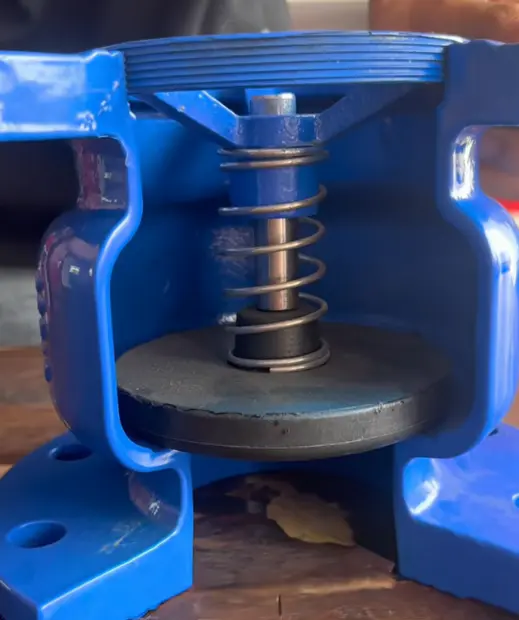

يعمل صمام الرجوع الصامت FUXEON® تلقائيًا بالكامل استنادًا إلى الضغط المتوسط ​​وهيكل إعادة الضبط الميكانيكي، ولا يتطلب أي تشغيل يدوي. عندما يتدفق الوسط للأمام، فإن ضغط السائل يفتح قرص الصمام، مما يسمح بتدفق الماء الطبيعي في خط الأنابيب. عندما تتوقف المضخة أو يظهر الوسط ميلًا للتدفق العكسي، يغلق قرص الصمام بسرعة تحت التأثير المشترك لجاذبيته، وقوة عودة الزنبرك، والضغط المتوسط ​​العكسي، مما يؤدي إلى حجب قناة التدفق العكسي المتوسطة تمامًا. وهذا يحمي المضخة والمحرك من أضرار الدوران العكسي ويسمح أيضًا بتخفيف الضغط الآمن لحاوية خط الأنابيب، مما يضمن التشغيل المستقر لنظام السوائل بأكمله.

ميزات المنتج الأساسية:

1. تشغيل هادئ، والقضاء على المطرقة المائية

يعتمد المنتج تصميم شوط إغلاق قصير، مما يؤدي إلى سرعة تدفق عكسي متوسطة منخفضة للغاية في لحظة الإغلاق. عملية عودة الربيع سلسة وبدون أي تأثير ميكانيكي. إنه يمنع بشكل فعال ويزيل تأثير المطرقة المائية وضجيج الاهتزاز في خط الأنابيب، مما يضمن التشغيل السلس والهادئ، ويلبي متطلبات التشغيل منخفضة الضوضاء لخطوط الأنابيب الصناعية والبناء عالية المستوى.

2. ختم مستقر ودائم

يستخدم قرص الصمام هيكل مطاطي ناعم الختم، مع حلقة الختم مدمجة بالكامل داخل جسم الصمام، مما يقلل بشكل كبير من فقدان الختم الناتج عن التآكل المتوسط ​​على المدى الطويل. يتم توفير غلاف تشحيم غير معدني بين عمود التوجيه وإطار التوجيه، مما يجعل فتح وإغلاق قرص الصمام أكثر سلاسة ومرونة، والقضاء على التشويش وفشل الضبط، وتحسين استقرار المنتج وعمر الخدمة بشكل ملحوظ.

3. هيكل مدمج وتركيب مرن

الهيكل المتكامل للمنتج مدمج ويحتل مساحة صغيرة، مما يسهل تجميع خطوط الأنابيب والصيانة اللاحقة. يعتمد قلب الصمام هيكل حركة الرفع لأعلى ولأسفل، مما يدعم التثبيت الرأسي بشكل قياسي؛ يمكن للنماذج الأساسية للصمام المزدوج التوجيه ذات القطر الصغير والمتوسط ​​أن تدعم التثبيت الأفقي. بالنسبة للصمامات ذات القطر الكبير (DN200-DN300)، يوصى بالتركيب العمودي لتجنب التآكل الأحادي الجانب لغطاء التوجيه بسبب وزن قرص الصمام، مما يضمن أداء الختم على المدى الطويل.

4. القدرة على التكيف على نطاق واسع وتعدد الاستخدامات القوي

مناسبة بشكل عام لشبكات إمدادات المياه والصرف الصحي في المباني الشاهقة، وإمدادات المياه البلدية، ومنافذ المضخات. من خلال التعديلات الهيكلية البسيطة، يمكن استخدامه كصمام قدم شفط، يتكيف مع ظروف خطوط الأنابيب المختلفة ويلبي احتياجات التحكم في السوائل أحادية الاتجاه لسيناريوهات متعددة في التطبيقات المدنية والصناعية.

حالة التطبيق الهندسي الفعلي

في عام 2025، اختار مشروع تجديد إمدادات المياه والصرف الصحي في المباني الشاهقة في شرق الصين مجموعة من النوع الصامت لصمام الرجوع FUXEON® DN150، الذي تم تركيبه بشكل موحد عند مخرج مضخات إمدادات المياه المركزية في المجتمع. قبل الترقية، كانت صمامات فحص التأرجح التقليدية الحالية تولد ضجيجًا قويًا لطرق المياه وخطوط الأنابيب عند بدء تشغيل مضخة المياه وتوقفها، مما يؤثر على البيئة المعيشية للسكان. علاوة على ذلك، كانت المعدات تتعطل في كثير من الأحيان، مما يؤدي إلى ارتفاع تكاليف الصيانة.

بعد استبدال الصمامات بصمامات فحص صامتة FUXEON®، حل هيكل الإغلاق الصامت قصير الشوط للمنتج تمامًا مشاكل المطرقة المائية والضوضاء. تم تقليل ضوضاء تشغيل خطوط الأنابيب إلى أقل من 55 ديسيبل، بما يتوافق مع معايير تقليل الضوضاء السكنية. يزيل هيكل الختم الناعم تمامًا تقلبات التدفق العكسي وضغط خط الأنابيب. تعمل المعدات بثبات لأكثر من 12 شهرًا دون أي فشل في الختم أو تشويش الصمام. تم تقليل معدل فشل وحدة مضخة المياه بنسبة 90%، مما يوفر أكثر من 30,000 يوان من تكاليف صيانة خطوط الأنابيب سنويًا. يوضح هذا تمامًا الاستقرار وتقليل الضوضاء ومزايا توفير الطاقة لمنتجات FUXEON® في سيناريوهات إمدادات المياه السكنية.

التعليمات

س 1: كيفية صيانة وصيانة صمام عدم الرجوع الصامت FUXEON® يوميًا؟

لضمان التشغيل المستقر على المدى الطويل، يوصى بوضع زيت مضاد للصدأ على قناة تدفق الصمام وسطح الغلق كل ثلاثة أشهر لعزل الغبار وبقع الماء ومنع الصدأ وتراكم القشور. في نفس الوقت، يتم فحص قرص الصمام وهيكل الزنبرك بشكل ربع سنوي للتحقق من مشاكل التآكل والتقادم والتشويش. يتم تنظيف شوائب خطوط الأنابيب بانتظام لضمان فتح وإغلاق الصمام المرن والختم الموثوق.

س2: في أي السيناريوهات تكون تركيبات الصمامات الأفقية والرأسية مناسبة؟

طريقة التثبيت المثالية لصمامات الفحص الصامتة FUXEON® هي التثبيت الرأسي، مما يوفر أفضل استقرار تشغيلي. تعتبر المنتجات الأساسية للصمام المزدوج التوجيه ذات القطر الصغير (DN40-DN150) مناسبة للسيناريوهات ذات المساحة الرأسية المحدودة وتدعم التثبيت الأفقي. يجب عدم تركيب الصمامات ذات القطر الكبير (DN200-DN300) أفقيًا لتجنب تآكل غلاف التوجيه بسبب وزن قرص الصمام، مما يؤدي إلى فشل الختم وتقصير العمر الافتراضي؛ التثبيت العمودي إلزامي.

س3: ما هي القيود المفروضة على ظروف تشغيل المنتج؟

هذا المنتج مناسب فقط للوسائط المعتمدة على الماء، مع درجة حرارة تشغيل قصوى تصل إلى 80 درجة مئوية. إنها مناسبة لإمدادات المياه التقليدية والصرف الصحي، وأنظمة المياه المتداولة الصناعية، وتدعم ظروف الضغط الاسمي 1.0 ميجا باسكال و1.6 ميجا باسكال. يجب ألا يتجاوز ضغط خط الأنابيب الفعلي المعلمات المقدرة. يمكن استخدامه في الأنظمة المساعدة للضغط الزائد المؤقت لخطوط الأنابيب، ولكنه غير مناسب لدرجات الحرارة العالية والوسائط شديدة التآكل مثل النفط أو الغاز أو التآكل الكيميائي لتجنب إتلاف هيكل الختم المطاطي.
