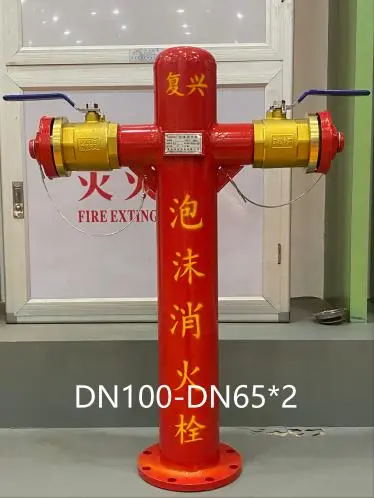

صنبور النار الرغوي

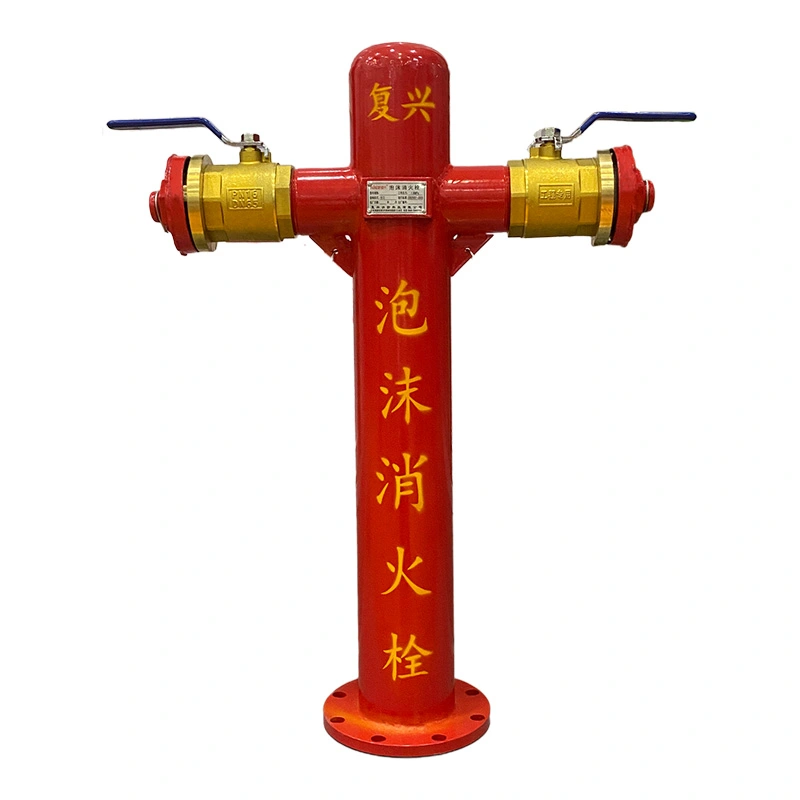

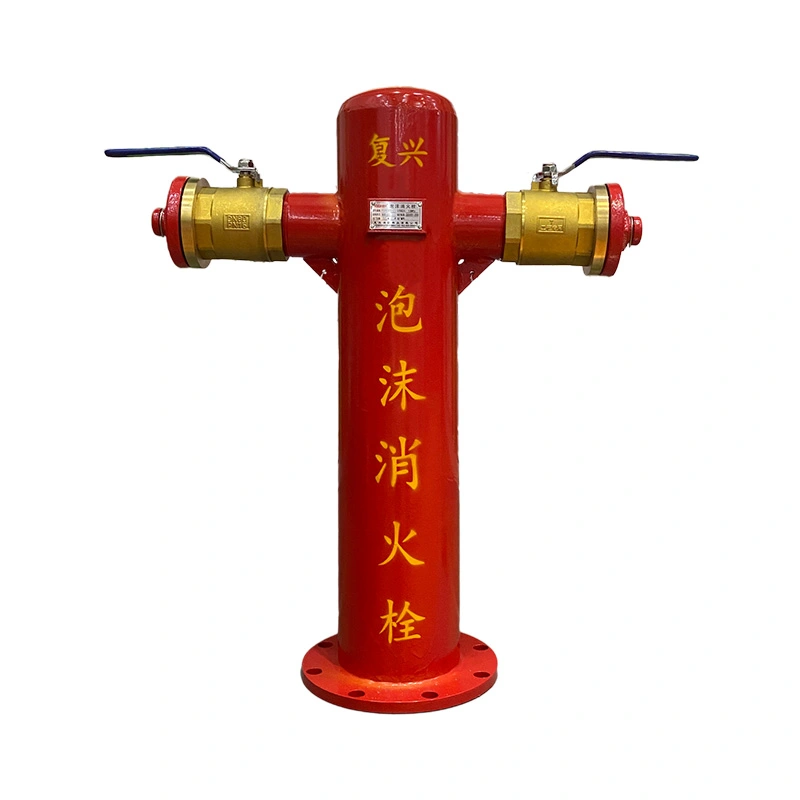

يتكون صنبور إطفاء الحرائق الرغوي بشكل أساسي من فلنجات وأسطوانة وصمامات كروية وخيوط لأنابيب الحريق. يعمل FUXEON® على تحسين الهيكل التقليدي باستخدام لوحة صمام سفلية للإغلاق. يمكن أن يساهم ضغط الوسط في قوة الختم، مما يساعد في الحفاظ على أداء الختم أثناء التشغيل تحت الضغط.

تصميم المخرج

منافذ التفريغ المزدوجة

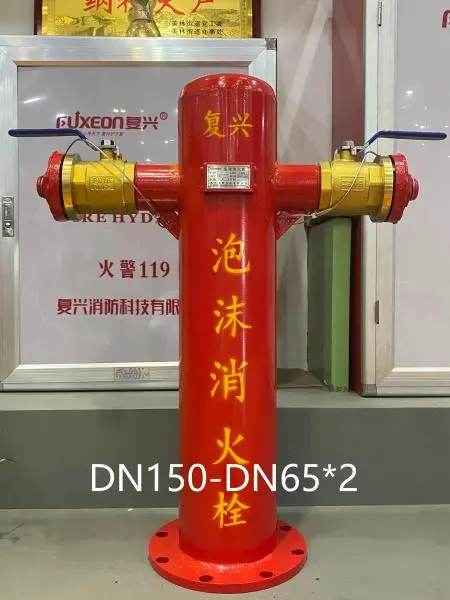

يحتوي صنبور إطفاء الحرائق الرغوي FUXEON® على منفذي تفريغ DN65 أو DN80، مع التحكم في كل منفذ بواسطة صمام كروي نحاسي فردي. يمكن توصيل المنافذ بخراطيم مكافحة الحرائق المتوافقة ومعدات تفريغ الرغوة.

عند الحاجة إلى منفذ واحد فقط، يمكن إغلاق الصمام الكروي الموجود على المنفذ غير المستخدم. وهذا يمنع تسرب محلول الرغوة ويساعد في الحفاظ على التدفق والضغط المطلوبين عند مخرج التشغيل.

هيكل الختم

توفر لوحة الصمام السفلية وظيفة الختم الرئيسية داخل الصنبور. يساهم الضغط المتوسط ​​في قوة الختم، مما يوفر بنية بسيطة لتوصيل محلول الرغوة المضغوطة.

البيانات الفنية

المواصفات الرئيسية

تغطي التكوينات المتوفرة اتصالات مدخل DN100 وDN150 مع منافذ التفريغ DN65 أو DN80. يجب اختيار النموذج المناسب وفقًا لقطر خط الأنابيب، ومعدات مكافحة الحرائق المتصلة، ومعدل التدفق المطلوب، وتصميم النظام.

اتصال المعدات

معدات الخراطيم والرغوة

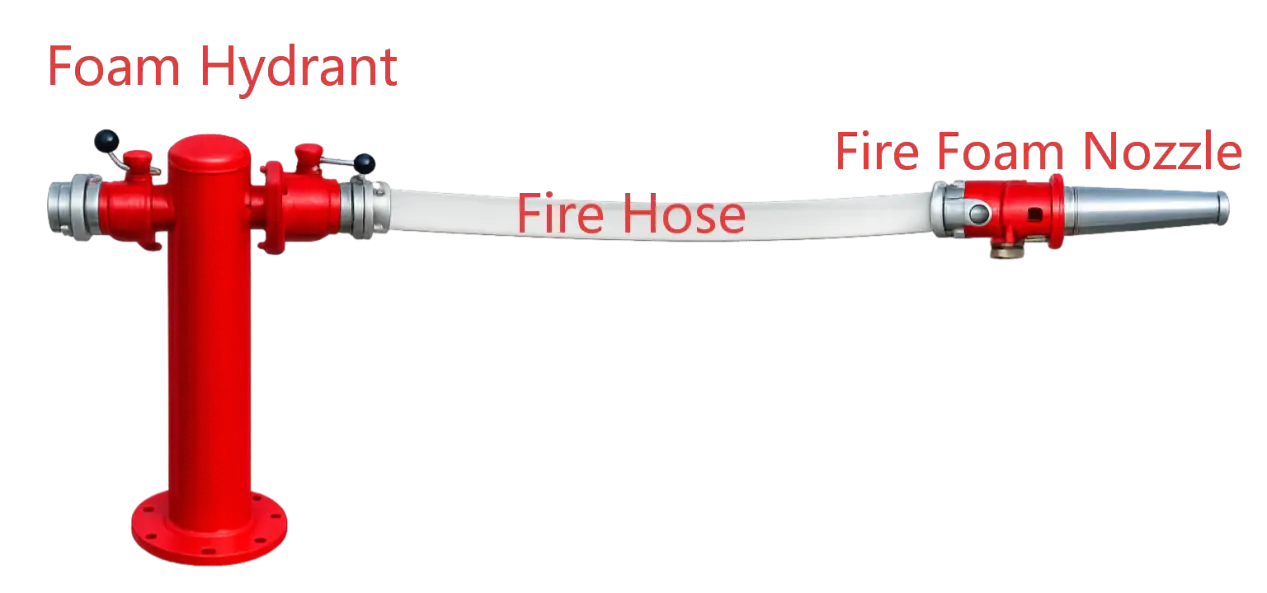

يوفر Fire Hydrant منفذين DN65 أو DN80 لتوصيل خراطيم مكافحة الحرائق المتوافقة. يمكن توصيل الخرطوم بمسدس الرغوة لتفريغ الرغوة يدويًا، أو توصيله من خلال مجموعة خرطوم أو أنابيب مناسبة بجهاز مراقبة الرغوة وفقًا لتصميم النظام.

يجب أن يتطابق حجم التوصيل والوصلة مع مسدس الرغوة المحدد وجهاز مراقبة الرغوة والخرطوم وضغط التشغيل. عند استخدام منفذ واحد فقط، يمكن إغلاق الصمام الكروي الثاني لمنع تسرب محلول الرغوة والحفاظ على التدفق والضغط المطلوبين عند مخرج التشغيل.

المواد وتحديد الهوية

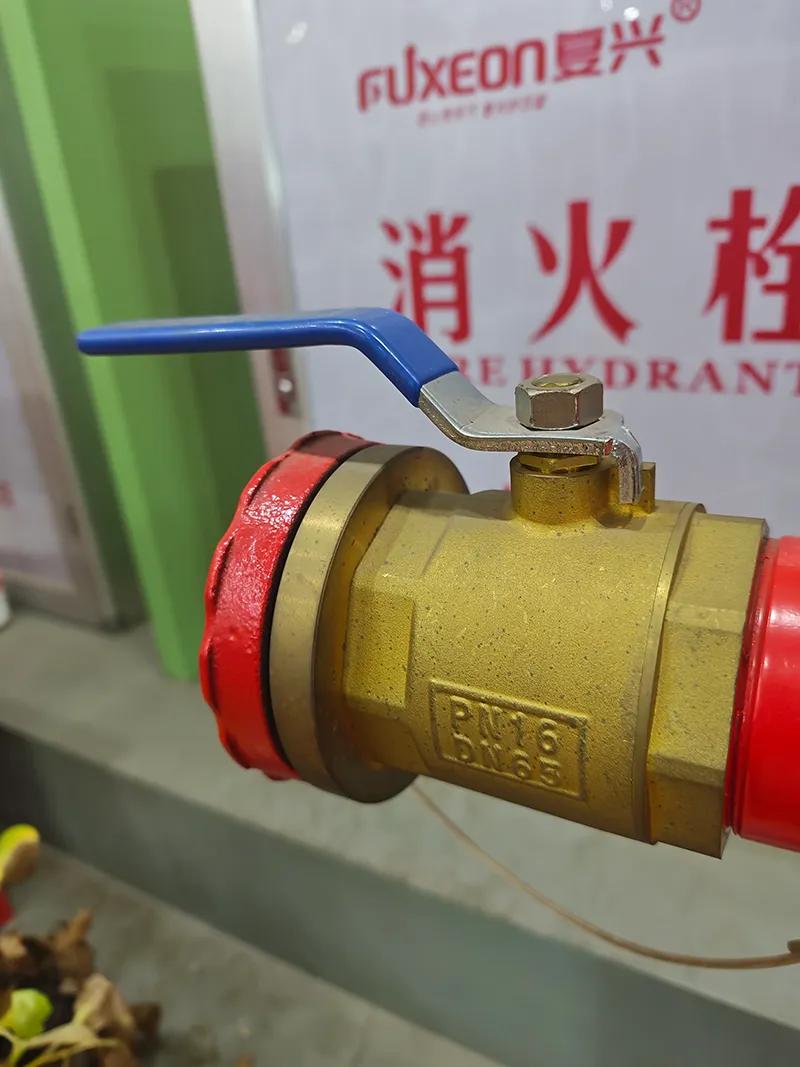

صمام الكرة النحاسية

يستخدم FUXEON® صمامات كروية نحاسية كعناصر تحكم في توصيل الخرطوم. يوفر النحاس مقاومة للتآكل وقوة ميكانيكية لبيئة التشغيل ويسمح بتشغيل كل منفذ تفريغ بشكل مستقل.

تسمية المنتج

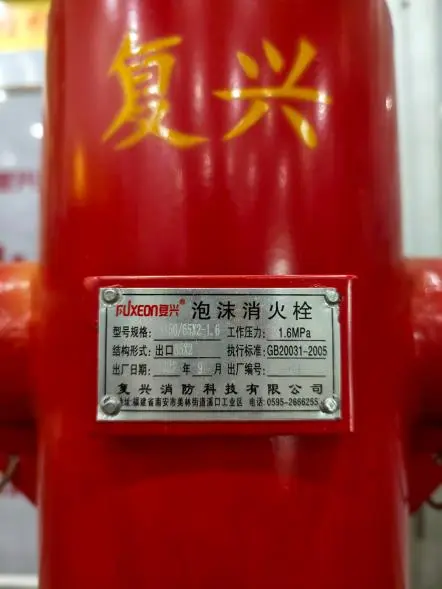

يحتوي كل صنبور إطفاء تنتجه شركة FUXEON® على ملصق تعريف المنتج المخصص الذي يحتوي على معلومات الإنتاج. يسمح الملصق للمستخدمين بتحديد تاريخ الإنتاج ومعايير المنتج المعمول بها، مما يدعم إمكانية التتبع أثناء التثبيت والصيانة.

تثبيت

ترتيب خطوط الأنابيب

في نظام الرغوة، يجب استخدام صهاريج تخزين الرغوة الثابتة وفقًا لتصميم النظام. يجب ترتيب صنابير إطفاء الحرائق الرغوية بالتساوي على طول الحافة الخارجية لسد الوقاية من الحرائق، على ألا تزيد المسافة بين صنابير إطفاء الحرائق الرغوية عن 60 متراً وفقاً لمتطلبات التركيب المقدمة.

يجب أن يأخذ التصميم النهائي في الاعتبار المنطقة المحمية، وترتيب خطوط أنابيب الرغوة، والوصول إلى الخراطيم، ومتطلبات عملية مكافحة الحرائق، ولوائح الحماية من الحرائق المعمول بها.

طريقة التشغيل

أثناء مكافحة الحرائق، يتم توصيل الخرطوم بمنفذ التفريغ المطلوب ويتم فتح صمام الكرة النحاسية المقابل لتحرير خليط الرغوة.

إذا كانت هناك حاجة لمنفذ واحد فقط، فيجب أن يظل الصمام الموجود على المنفذ الآخر مغلقًا. ويساعد ذلك على منع تفريغ محلول الرغوة غير الضروري ويحافظ على التدفق المتاح عبر منفذ التشغيل.

التطبيقات

الحماية من الحرائق الصناعية

تم تصميم صنبور الحريق لأنظمة إخماد الحرائق القائمة على الرغوة حيث يلزم توصيل محلول الرغوة من خط أنابيب ثابت إلى معدات التفريغ المتصلة بالخرطوم أو الثابتة.

تشمل التطبيقات النموذجية شركات البتروكيماويات، ومصافي النفط، ومرافق تخزين النفط، وحظائر الطائرات، وغيرها من المناطق الصناعية حيث تتطلب الحماية من حرائق السوائل القابلة للاشتعال أنظمة إطفاء رغوية.

ضبط الجودة

اختبار المنتج

يتم اختبار منتجات FUXEON® للتحقق من جودتها وأداء التشغيل قبل التوريد. يتم تزويد صنبور إطفاء الحرائق بتكوينات مدخل ومخرج محددة وملصق تعريف مخصص لدعم اختيار المنتج وإمكانية تتبعه.

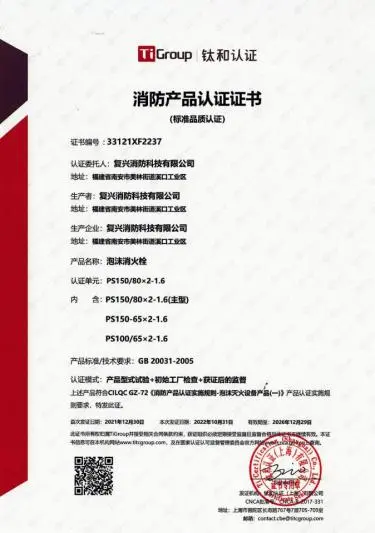

تحتوي المنتجات على شهادات صادرة عن مؤسسة اختبار تابعة لجهة خارجية TI Group، مما يوفر الوثائق الداعمة للتحقق من جودة المنتج.

أنظمة الإدارة

تعمل FUXEON® بموجب أنظمة إدارة معتمدة بما في ذلك GB/T 19001-2016 / ISO 9001:2015، GB/T 24001-2016 / ISO 14001:2015، GB/T 45001-2020 / ISO 45001:2018، وGB/T 27922-2011.

دليل الاختيار

حجم الاتصال

يجب أن يتطابق حجم المدخل مع خط أنابيب خليط الرغوة، في حين يجب أن يتوافق حجم المخرج مع خرطوم الحريق المتصل أو معدات تفريغ الرغوة. يوفر FUXEON® تكوينات مدخل DN100 وDN150 مع خيارات منفذ DN65 أو DN80.

تشغيل المخرج

يسمح المنفذان بتكوينات مختلفة لمكافحة الحرائق. يمكن استخدام كلاهما عندما يتطلب تصميم النظام التفريغ المتزامن، بينما يمكن أن يظل منفذ واحد مغلقًا عند تشغيل خرطوم واحد أو جهاز تفريغ واحد فقط.

التعليمات

ما هي وظيفتها الرئيسية؟

يتم تركيب صنبور إطفاء الحرائق الرغوي على خط أنابيب خليط الرغوة ويوفر محلول الرغوة لمعدات مكافحة الحرائق المتصلة مثل الخراطيم أو بنادق الرغوة أو أجهزة مراقبة الرغوة.

ما هي المعدات التي يمكن الاتصال بها؟

يمكن توصيل المنافذ بخراطيم مكافحة الحرائق المتوافقة. يمكن بعد ذلك توصيل هذه الخراطيم بمسدس الرغوة للتشغيل اليدوي أو بجهاز مراقبة الرغوة من خلال مجموعة توصيل مناسبة.

هل يمكن استخدام منفذ واحد فقط؟

نعم. عند الحاجة إلى منفذ واحد فقط، يمكن إغلاق الصمام الكروي للمنفذ غير المستخدم لمنع تسرب محلول الرغوة والمساعدة في الحفاظ على التدفق والضغط المطلوبين.

ما هو الضغط المقدر؟

الموديلات المدرجة PS100-65×2، PS150-65×2، وPS150-80×2 لديها ضغط اسمي يبلغ 1.6 ميجاباسكال.

ما هي أحجام المداخل المتاحة؟

تستخدم الطرازات المدرجة وصلات مدخل DN100 أو DN150، مع منافذ تفريغ مزدوجة DN65 أو DN80.

ما هو الحد الأقصى لتباعد الصنبور؟

وفقًا لمتطلبات التركيب المقدمة، يجب ترتيب صنابير إطفاء الحرائق الرغوية بالتساوي على طول الحافة الخارجية لسد الوقاية من الحرائق، ويجب ألا تتجاوز المسافة 60 مترًا. يجب أن يتبع الترتيب النهائي تصميم المشروع المعمول به وأنظمة الحماية من الحرائق.

هل يمكن تتبع المنتج؟

نعم. يتم تزويد منتجات FUXEON® بملصقات تعريف مخصصة تحتوي على معلومات الإنتاج، بما في ذلك تاريخ الإنتاج والمعايير المعمول بها.
