المعيار الجديد GB15090-2026 لـ "بكرة خرطوم الحريق"

1. جودة المظهر

(١) سطح الدليلخرطوم حريقيجب معالجة البكرة لمقاومة التآكل. يجب أن تكون طبقة الطلاء موحدة، ولا ينبغي أن يكون هناك أي خدوش. يجب أن تكون اللحامات سلسة وموحدة، وملحومة بقوة، وخالية من العيوب، وما إلى ذلك.

2. المتطلبات الهيكلية

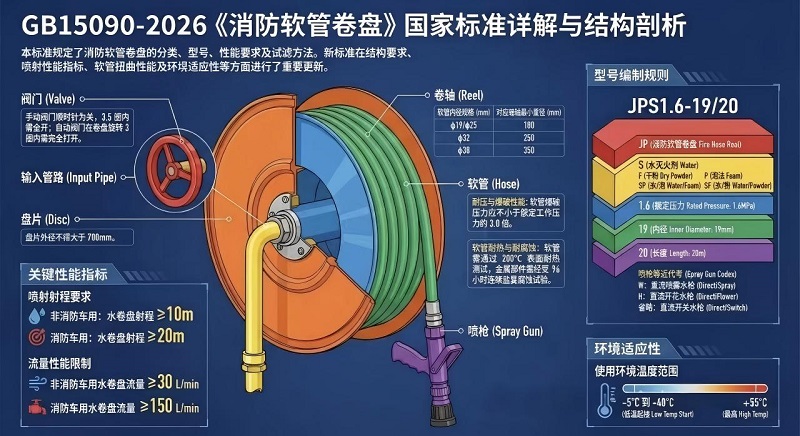

(1) يجب أن تتكون بكرة خرطوم الحريق من النوع المتأرجح من قرصين، لا يزيد قطر القرص عن 700 مم. 3/4"خرطوم حريقبكرة بقطر داخلي ϕ19,1 بكرة خرطوم حريق بقطر داخلي ϕ25، ويجب ألا يقل قطر البكرة عن 180 مم. بالنسبة لأنبوب الخرطوم بقطر داخلي ϕ32، يجب ألا يقل قطر البكرة عن 250 مم. بالنسبة لأنبوب الخرطوم بقطر داخلي ϕ38، يجب ألا يقل قطر البكرة عن 350 مم.

(2) يجب أن تتوافق الصمامات الكروية مع أحكام GB/T13927. يجب تحديد اتجاهات الفتح والإغلاق للصمام الكروي النحاسي بوضوح. اتجاه عقارب الساعة مغلق. إذا تم استخدام صمام البوابة أو الصمام الحابس، فيجب فتحه بالكامل خلال ثلاث دورات ونصف للعجلة اليدوية. عند استخدام صمام مدخل أوتوماتيكي، يجب تحديد اتجاهات الفتح والإغلاق بشكل واضح. يجب أن يتم فتح صمام المدخل الأوتوماتيكي بالكامل خلال ثلاث لفات من بكرة خرطوم الحريق اليدوية من النوع المتأرجح.

(3) يجب أن يضمن الاتصال بين أنبوب الخرطوم والبكرة أن الأنبوب القريب من الوصلة لا يتسطح عند جرحه.

3. يجب ألا يكون هناك تسرب في أي جزء من بكرة الخرطوم أو أي توصيل، ويجب ألا يظهر الخرطوم والبكرة تشوهًا كبيرًا.

4. يجب ألا يتجاوز عزم الدوران لبدء تشغيل بكرة خرطوم PVC 20 نيوتن متر.

5. يجب أن تحتوي فوهة رش النار النحاسية على مفتاح؛ يجب إكمال وظيفة التبديل "التشغيل" و"الإيقاف" بإجراء واحد.

6. يجب أن يكون سطح الخرطوم أملس، دون أي ضرر أو خدوش أو انتفاخات موضعية. يجب أن تكون الطباعة واضحة وكاملة، بما في ذلك ضغط العمل لبكرة خرطوم الحريق والقطر الداخلي واسم الشركة المصنعة أو علامتها التجارية.

7. يجب الإشارة بوضوح إلى طريقة الاستخدام الصحيحة ومتطلبات الفحص الدوري في النصوص والرسومات في مكان مرئي.


8. متطلبات التثبيت

أ) إذا تم وضع بكرة خرطوم غير خاصة بشاحنة الإطفاء في خزانة صنبور إطفاء الحرائق، فيجب ضمان مساحة كافية بحيث يمكن سحب أنبوب الخرطوم بحرية في أي اتجاه بعدخرطوم حريقتم فتح خزانة البكرة. يجب أن تحتوي خزانة بكرة خرطوم الباب المزدوج المستخدمة في البيئات الرطبة على إجراءات مقاومة للرطوبة والتهوية.

ب) إذا تم استخدام صمام البوابة في خزانة بكرة خرطوم الفولاذ المقاوم للصدأ، فيجب ترك مساحة كافية حول العجلة اليدوية لضمان الفتح.
