يتميز صمام تخفيف الضغط من FUXEON® بتعدد استخداماته وسهولة صيانته. كصمام تخفيف الضغط، فإنه يستشعر التغيرات في ضغط النظام؛ إذا تجاوز الضغط قيمة الأمان المحددة، يفتح الصمام تلقائيًا، ويطلق الوسائط الزائدة بسرعة لتقليل الضغط ومنع خطوط الأنابيب والمعدات من التمزق أو التلف بسبب الضغط الزائد. وباعتباره صمامًا للحفاظ على الضغط، فهو يحافظ على ضغط إمداد المياه عند المنبع أعلى من القيمة المحددة، مما يضمن استقرار إمداد المياه وتلبية متطلبات المياه في ظل ظروف تشغيل محددة. يتم استخدامه على نطاق واسع في منافذ مضخات الحريق، وأنظمة إمدادات المياه في المباني الشاهقة، ومشاريع إمدادات المياه واسعة النطاق، ويلعب دورًا حاسمًا في القضاء على المطرقة المائية وحماية سلامة النظام.

التركيب الهيكلي:

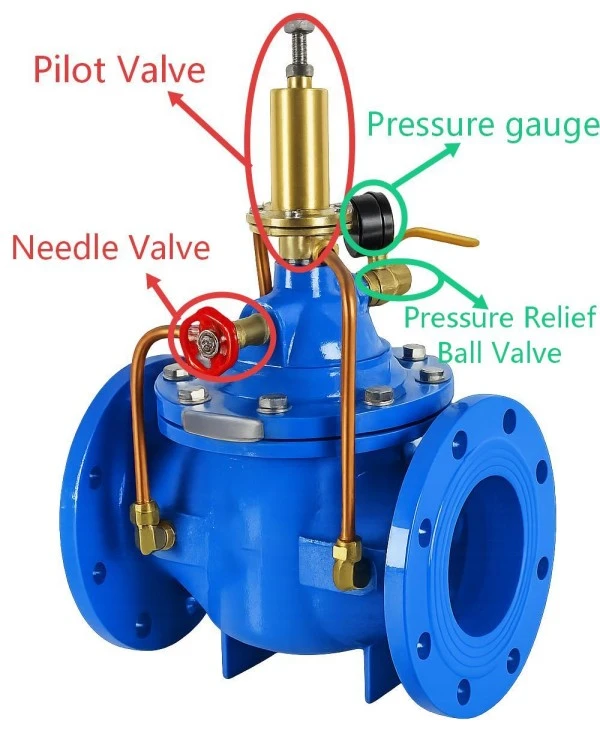

في الصمام prv، يكون الصمام الرئيسي هو الجزء الرئيسي من الصمام، وهو المسؤول عن قطع أو توصيل السوائل. تم تجهيز الصمام الرئيسي بغرفة تحكم، وهي المنطقة الرئيسية للتحكم في تشغيل الصمام. يتم استخدام الصمام الطيار لاستشعار ضغط النظام والتحكم في تشغيل الصمام الرئيسي. يحتوي عادةً على نوابض وعناصر مرنة (مثل الأغشية أو المكابس)، ومن خلال ضبط قوة الشد المسبق للزنبرك، يمكن ضبط عتبة ضغط العمل للصمام الرئيسي. يتم تثبيت صمام الإبرة في خط أنابيب التحكم، ويستخدم لضبط معدل التدفق لخط أنابيب التحكم، وبالتالي ضبط خصائص فتح وإغلاق الصمام وسرعة الإغلاق. يُستخدم الصمام الكروي لتبديل وضع تشغيل الصمام (تخفيف الضغط أو تثبيت الضغط) ولقطع دائرة التحكم أثناء الصيانة الروتينية. بالإضافة إلى ذلك، عادة ما يتم تركيب المرشحات المصغرة عند مدخل خط أنابيب التحكم لمنع الشوائب الموجودة في خط الأنابيب من دخول غرفة التحكم، وتجنب انسداد الأغشية أو المكابس، وضمان موثوقية تشغيل الصمام.

مبدأ العمل:

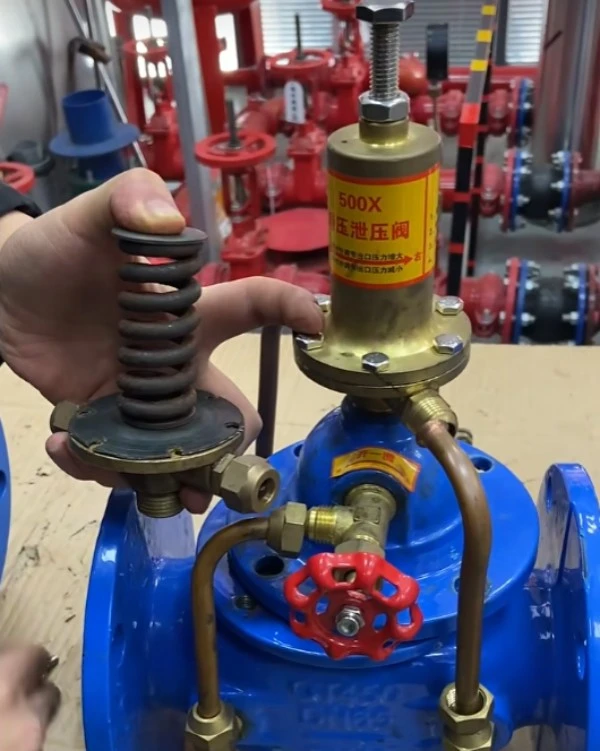

يتطلب صمام تحرير الضغط أولاً ضبط ضغط فتح الصمام الرئيسي. قم بفك صامولة قفل الصمام الدليلي وقم بتدوير برغي ضبط الصمام الطيار في اتجاه عقارب الساعة. يؤدي هذا إلى ضغط زنبرك الضبط، مما يؤدي إلى تطبيق قوة أكبر للأسفل على قلب الصمام الدليلي، وبالتالي زيادة ضغط فتح الصمام الرئيسي. يؤدي تدوير برغي الضبط عكس اتجاه عقارب الساعة إلى تقليل ضغط الزنبرك، مما يقلل القوة على قلب الصمام الدليلي وبالتالي خفض ضغط فتح الصمام الرئيسي. مراقبة ضغط خط الأنابيب المنبع باستخدام مقياس الضغط. بمجرد الوصول إلى القيمة المحددة المطلوبة، قم بإحكام ربط صامولة القفل.

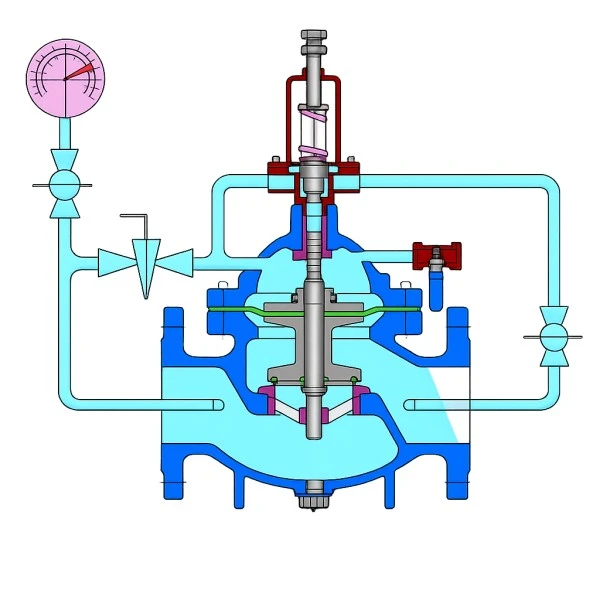

عندما يزيد الضغط المنبع، يزداد الضغط في الحجرة السفلية لحجاب الصمام الدليلي بشكل متزامن. عندما يتجاوز الضغط القيمة المحددة، يدفع الحجاب الحاجز قلب الصمام الدليلي إلى الأعلى، ويفتح الصمام الطيار ويفرغ الماء من الحجرة العلوية لحجاب الصمام الحاجز الرئيسي. نظرًا لاختلاف الضغط بين الحجرتين العلوية والسفلية لحجاب الصمام الرئيسي، ينفتح قلب الصمام الرئيسي ويبدأ في تصريف المياه، مما يقلل من ضغط خط الأنابيب.

ومع انخفاض ضغط خط الأنابيب، ينخفض ​​أيضًا الضغط في الحجرة السفلية لحجاب الصمام الدليلي. عندما ينخفض ​​الضغط إلى أقل من القيمة المحددة، يتم إغلاق قلب الصمام الدليلي مرة أخرى تحت تأثير زنبرك الضبط. في هذا الوقت، يتعافى الضغط في الغرفة العلوية من الحجاب الحاجز للصمام الرئيسي تدريجيًا. نظرًا لأن المنطقة الفعالة لحجاب الصمام الرئيسي أكبر من منطقة تحمل الضغط في قلب الصمام الرئيسي، فإن قلب الصمام الرئيسي ينغلق تحت فرق الضغط بين الغرفتين العلوية والسفلية للحجاب الحاجز، مما يؤدي إلى إيقاف تصريف المياه وبالتالي الحفاظ على ضغط خط الأنابيب ضمن النطاق المحدد.

المعلمات التقنية

مجالات التطبيق

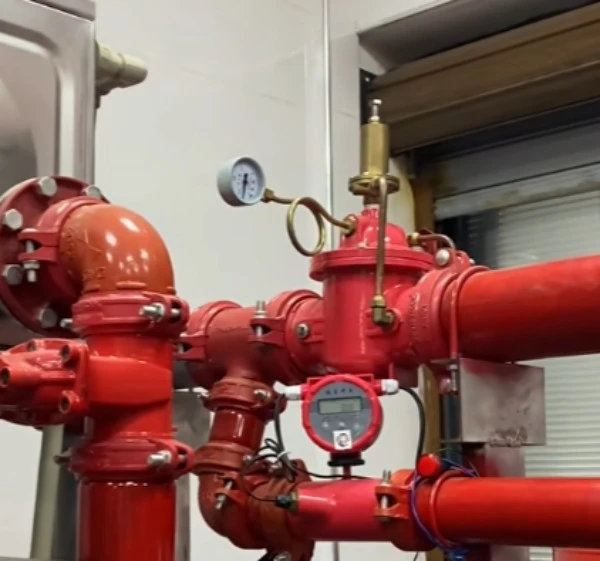

نظرًا لخصائصه الوظيفية الفريدة، يُستخدم صمام تحرير الضغط على نطاق واسع في أنظمة إمداد المياه المختلفة التي تتطلب التحكم في الضغط. في أنظمة الحماية من الحرائق، يتم تركيبها عادةً على أنبوب مخرج مضخات الحريق، وذلك في المقام الأول لمنع ارتفاع درجة حرارة المضخات بسبب الضغط الزائد أثناء التشغيل منخفض التدفق، ولمنع تلف المعدات من الضغط الزائد في شبكة خطوط الأنابيب. في أنظمة إمدادات المياه في المباني الشاهقة، يتم استخدامها لحماية الأنابيب والمعدات في الطابق العلوي من الأضرار الناجمة عن التقلبات في ضغط إمدادات المياه. علاوة على ذلك، في مشاريع إمدادات المياه الحضرية والأنظمة الصناعية (مثل الصناعات البترولية والكيميائية)، تُستخدم صمامات تخفيف الضغط أيضًا بشكل شائع للتخلص من تأثيرات المطرقة المائية وحماية التشغيل الآمن للصمامات وخطوط الأنابيب.

التركيب والصيانة

عند تركيب صمام PRV للمياه، من المهم الانتباه إلى اتجاه تدفق الوسط. تأكد من أن سهم اتجاه تدفق المياه الموجود على جسم الصمام يتوافق مع اتجاه تدفق الوسط في خط الأنابيب. فيما يتعلق بموقع التثبيت، يوصى عمومًا بالتركيب الرأسي مع توجيه غطاء الصمام لأعلى لسهولة المراقبة والصيانة والصرف اليومي. بالنسبة للصمامات ذات الأقطار الاسمية الأكبر (مثل DN200 وما فوق)، يُنصح عادةً بالتركيب الأفقي. لحماية المكونات الدقيقة الداخلية للصمام، يجب تركيب مرشح أعلى الصمام لمنع الشوائب من دخول غرفة التحكم والتسبب في تشويش الصمام أو تلفه. علاوة على ذلك، يوصى بتركيب أنبوب جانبي وصمام على خط الأنابيب الرئيسي للسماح بإمدادات المياه دون انقطاع أثناء صيانة الصمام أو إصلاحه.

صيانة

يتم عادةً ضبط ضغط صمام PRV للمياه عن طريق ضبط برغي الضبط الموجود على الصمام الدليلي. يؤدي تدويره في اتجاه عقارب الساعة إلى زيادة ضغط التشغيل، كما يؤدي تدويره في اتجاه عقارب الساعة إلى تقليل ضغط التشغيل. أثناء الاستخدام، يجب فحص الفلتر بانتظام بحثًا عن الانسداد؛ يوصى بتنظيف شاشة الفلتر كل 3 أشهر لضمان عدم وجود عائق في دائرة التحكم. يجب فحص الصرف كل ستة أشهر أثناء التشغيل. إذا تم العثور على تسرب في الصمام أو تشغيل غير طبيعي، فيجب إصلاح الأختام أو الحجاب الحاجز على الفور. بالإضافة إلى ذلك، يجب فحص صمامات البوابة قبل وبعد الصمام بانتظام للتأكد من أنها في وضع الفتح، مما يضمن عمل الصمام بشكل صحيح.
