صمام تخفيض الضغط النسبي

تم تصميم صمام تخفيض الضغط FUXEON® Ratio لتقليل ضغط الماء عن طريق استخدام الفرق بين مناطق الضغط الفعالة عند طرفي المكبس الداخلي. كنوع من صمامات تخفيض الضغط، فإنه يخلق علاقة تناسبية ثابتة بين ضغط الدخول والخروج، مما يجعله مناسبًا لعلم المعادن، البترول، الأنظمة الهيدروليكية، وحدات اختبار ضغط المياه، إمدادات المياه السكنية، وأنظمة إمدادات المياه في المباني الشاهقة.

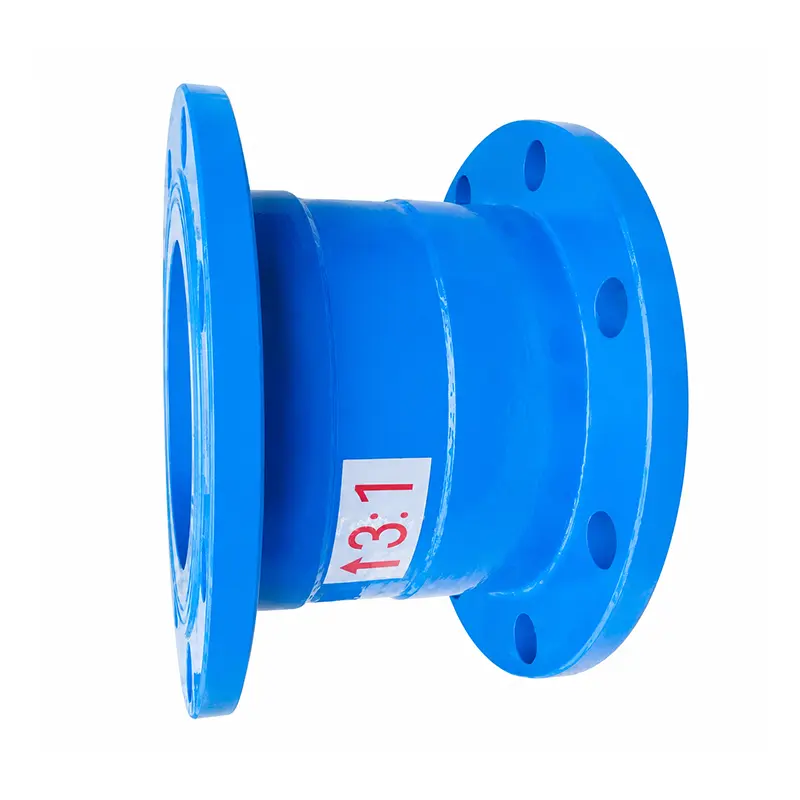

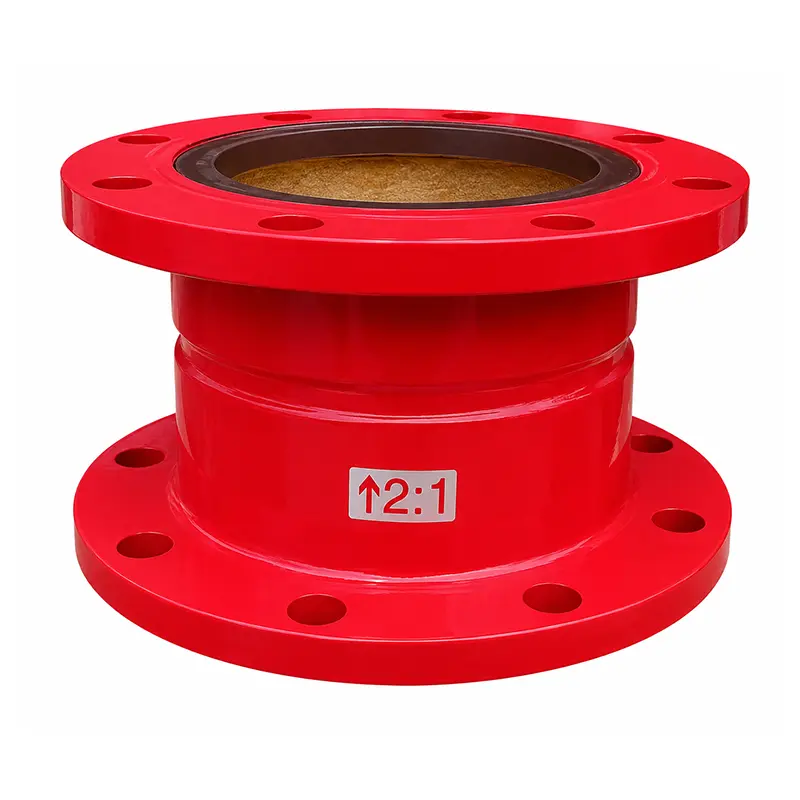

نسب تخفيض الضغط المتوفرة تشمل 2:1، 3:1، 4:1، 3:2، و5:2. يمكن أن يقلل الصمام من الضغط الديناميكي والثابت وهو مناسب لأنظمة خطوط الأنابيب المائية التي تتطلب تحكمًا متناسبًا في الضغط.

مبدأ العمل

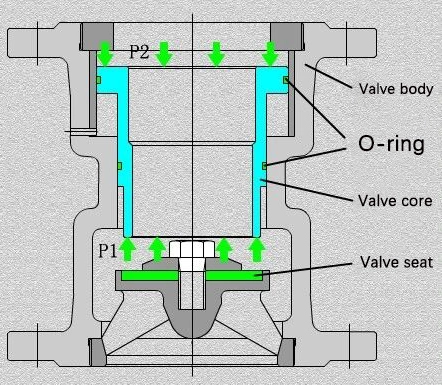

توازن الضغط

يعمل صمام تخفيض الضغط النسبي وفقًا لتوازن القوة بين مناطق المكبس الفعالة المختلفة. يمكن التعبير عن العلاقة بـ P1 × S1 = P2 × S2، حيث يمثل P1 وP2 ضغط المدخل والمخرج، بينما يمثل S1 وS2 مناطق الضغط الفعالة عند طرفي المكبس.

ونظرًا لاختلاف المنطقتين الفعالتين، فإن ضغوط الدخول والخروج تحافظ على علاقة تناسبية محددة مسبقًا. يتغير ضغط المخرج مع ضغط المدخل بدلاً من أن يظل ثابتًا تمامًا.

تصميم النسبة

يتم تحديد نسبة تخفيض الضغط من خلال قلب الصمام الداخلي وبطانة الأسطوانة المتطابقتين. أبعاد المكونات المختلفة تخلق مناطق ضغط فعالة مختلفة، مما يسمح للصمام بتحقيق نسب مثل 2:1، 3:1، 4:1، 3:2، و5:2.

النسبة هي معلمة تصميم هيكلي ولا يمكن تعديلها بشكل مستمر أثناء التشغيل. تتطلب نسبة الضغط المختلفة تكوينًا مناسبًا لقلب الصمام وبطانة الأسطوانة. مبدأ التشغيل هذا يجعل صمام تخفيض الضغط النسبي مناسبًا للأنظمة التي تتطلب علاقة ضغط ثابتة بين الأقسام المختلفة لخط الأنابيب.

مقارنة المنتج

أنواع الصمامات

تصميمات صمامات تخفيض الضغط المختلفة مناسبة لمتطلبات النظام المختلفة. المقارنة التالية يمكن أن تساعد المشترين على اختيار طريقة التحكم في الضغط المناسبة.

يكون الصمام مناسبًا عندما يتطلب النظام خفضًا تناسبيًا محددًا مسبقًا للضغط بدلاً من الحفاظ على ضغط ثابت تمامًا في اتجاه مجرى النهر.

البيانات الفنية

المعلمات الرئيسية

يجب اختيار القطر الاسمي وفقًا لحجم خط الأنابيب، ومعدل التدفق، وضغط المدخل، ونسبة تخفيض الضغط، وظروف التشغيل الشاملة.

أداء

يتأثر الأداء الهيدروليكي لصمام تخفيض الضغط النسبي بالقطر الاسمي، وضغط المدخل، ونسبة الضغط، ومعدل التدفق، ومقاومة خط الأنابيب. مع زيادة التدفق، قد يتغير أيضًا فقدان الضغط عبر الصمام وخط الأنابيب.

للحصول على اختيار هندسي دقيق، ينبغي النظر في القطر الاسمي ومعدل تدفق التشغيل ونطاق ضغط المدخل وضغط المخرج المطلوب معًا. يجب أن تعتمد بيانات أداء ضغط التدفق على حجم الصمام المحدد وظروف الاختبار الفعلية.

التطبيقات

الصمام مناسب لعلم المعادن والأنظمة المتعلقة بالبترول والأنظمة الهيدروليكية ووحدات اختبار ضغط المياه وأنظمة إمدادات المياه السكنية والمباني الشاهقة.

يمكن استخدامه في تطبيقات تقسيم الضغط حيث يحتاج ضغط المصب إلى الحفاظ على علاقة متناسبة مع الضغط المنبع.

ضبط الجودة

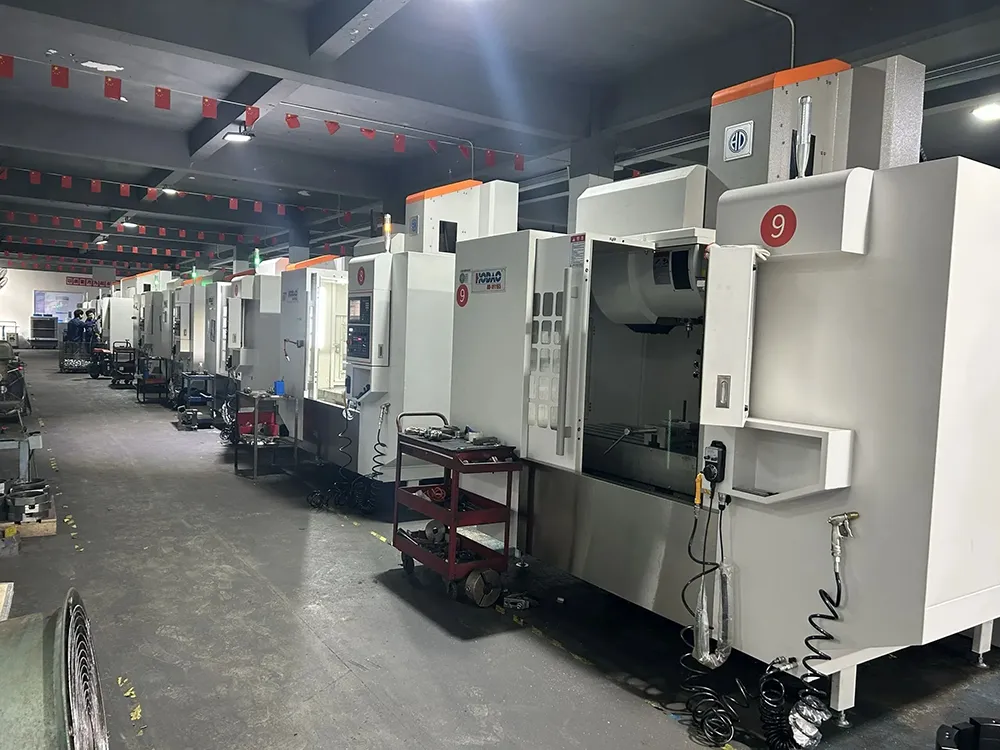

تمتلك شركة FUXEON® العديد من مرافق التصنيع والإنتاج ويمكنها تصنيع عدة آلاف من صمامات خفض الضغط شهريًا.

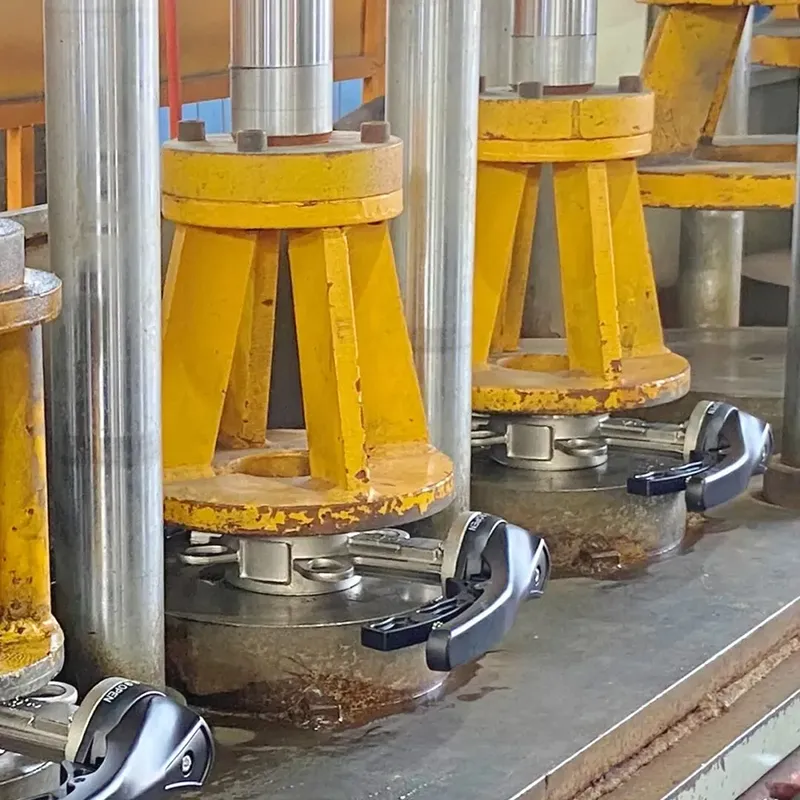

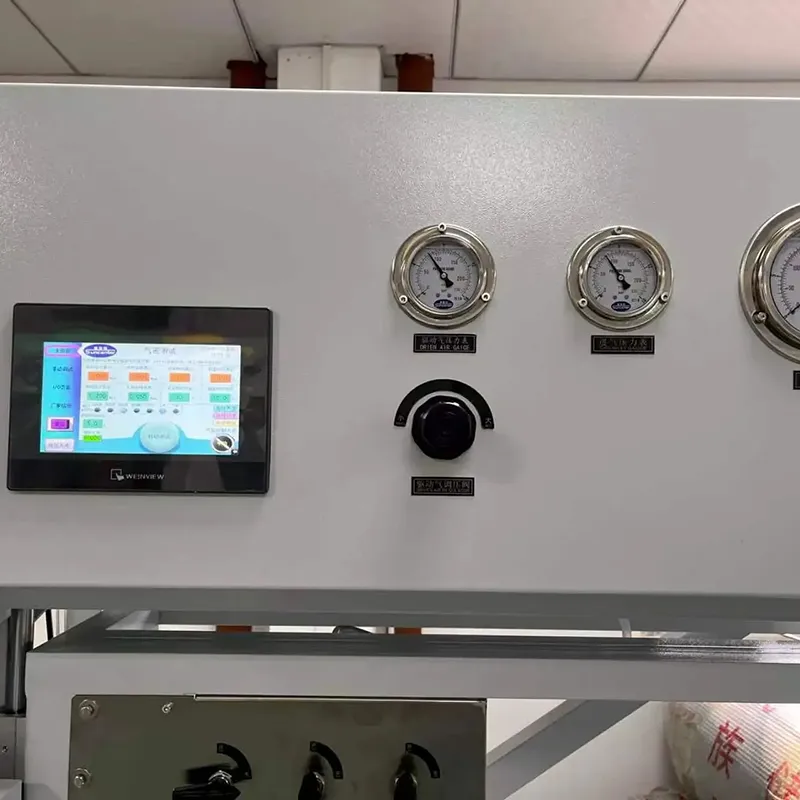

يخضع كل صمام نهائي لاختبار ضغط 2.4 ميجا باسكال مع فترة احتجاز مدتها 5 دقائق للتحقق من قوة الصمام وأداء الختم قبل التسليم.

FUXEON® حاصلة على شهادات GB/T 19001-2016 / ISO 9001:2015، GB/T 24001-2016 / ISO 14001:2015، GB/T 45001-2020 / ISO 45001:2018، وGB/T 27922-2011.

تثبيت

المتطلبات الأساسية

يجب تنظيف خط الأنابيب قبل التثبيت، ويجب تركيب مرشح من النوع Y في المنبع لمنع دخول الحطام إلى الصمام. يمكن تركيب صمامات البوابة أو صمامات الفراشة قبل وبعد الصمام لتسهيل الصيانة.

بالنسبة للأنظمة التي تتطلب إمدادًا مستمرًا بالمياه، يمكن تركيب صمامين بنفس القطر الاسمي بالتوازي. يجب ألا تكون الفتحة الصغيرة الموجودة في جسم الصمام متجهة لأعلى، لأن دخول الماء أو الحطام إلى الفتحة قد يؤثر على تشغيل الصمام.

التعليمات

هل يمكن تعديل النسبة؟

لا، يتم تحديد نسبة تخفيض الضغط من خلال أبعاد قلب الصمام الداخلي وبطانة الأسطوانة. لتغيير النسبة، يجب تغيير تكوين المكون الداخلي المقابل.

هل ضغط المخرج ثابت؟

لا، يتغير ضغط المخرج بشكل متناسب مع ضغط المدخل وفقًا لنسبة تخفيض الضغط المحددة مسبقًا.

كيف يتم اختيار النسبة؟

يجب تحديد النسبة وفقًا لمتطلبات النظام. بالنسبة لأنظمة إمدادات المياه المنزلية، لا تزيد النسبة عمومًا عن 3:1؛ بالنسبة لأنظمة الحماية من الحرائق، لا تزيد عمومًا عن 4:1؛ وبالنسبة لأنظمة المياه الساخنة المنزلية، لا تزيد بشكل عام عن 2.5:1.

كيف يتم اختيار حجم الصمام؟

يجب اختيار القطر الاسمي بناءً على حجم خط الأنابيب، ومعدل التدفق، وضغط المدخل، ومتطلبات ضغط المخرج، وظروف التشغيل. يجب تأكيد نطاق DN المتاح وفقًا لنموذج صمام FUXEON® المحدد.
