اقتران JIS Machino

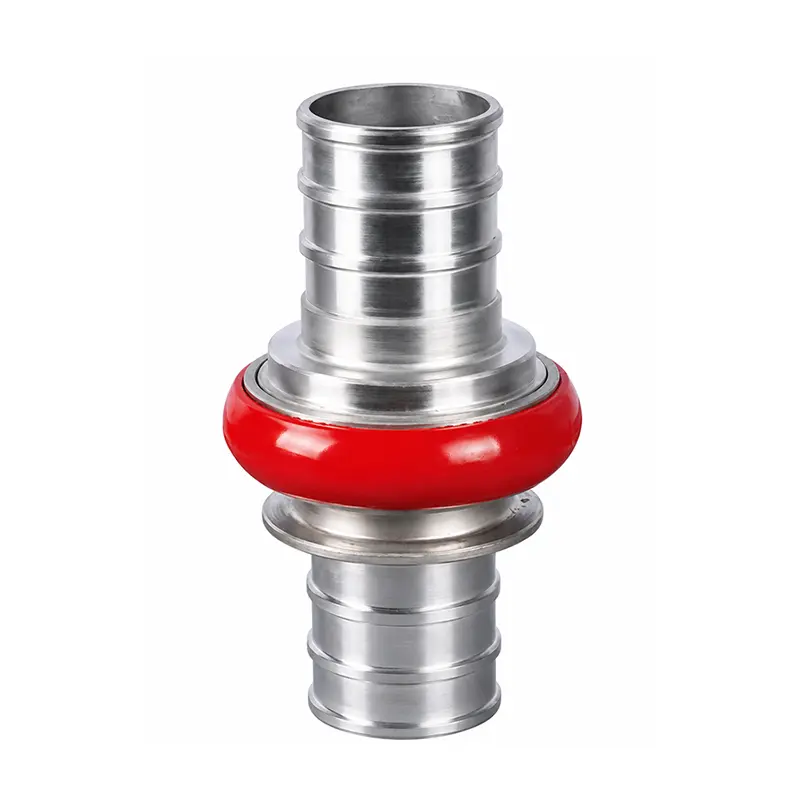

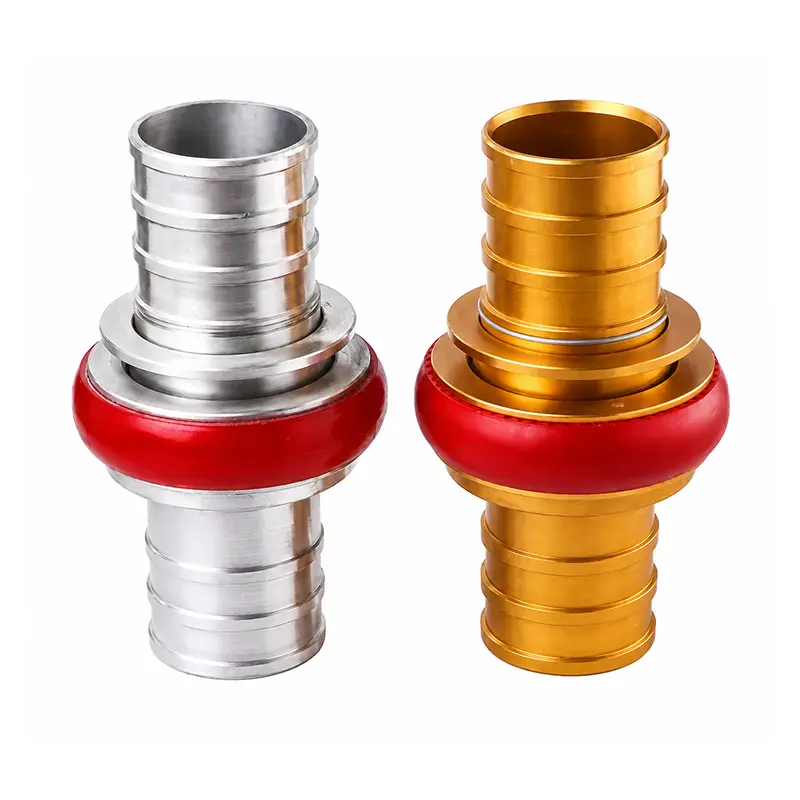

يعد FUXEON® JIS Machino Coupling مكونًا سريع التوصيل مصممًا لتوصيل خراطيم إطفاء الحرائق وشاحنات الإطفاء وصمامات الهبوط وصنابير إطفاء الحرائق والفوهات. يستخدم منزلقًا داخليًا وبنية قفل الفتحة لتوفير اتصال سريع دون الدورات المتعددة التي تتطلبها الواجهات المترابطة التقليدية.

    الاقتران JIS Machinoيتم توفيره بشكل شائع بأحجام DN40، وDN50، وDN65، مع توفر أحجام إضافية وفقًا لمتطلبات المشروع. يسمح اتصالها من النوع الدفعي للمشغلين بالاتصال وقطع الاتصالخراطيم الحريقبسرعة، وهو أمر مفيد بشكل خاص أثناء عمليات مكافحة الحرائق حيث يكون وقت الاتصال بالغ الأهمية.

    يتم تصنيع منتجات FUXEON® بموجب أنظمة إدارة معتمدة بما في ذلك GB/T 19001-2016 / ISO 9001:2015، GB/T 24001-2016 / ISO 14001:2015، GB/T 45001-2020 / ISO 45001:2018، وGB/T 27922-2011.عرض شهاداتنا.

    هيكل وآلية الاتصال

    تستخدم وصلة خرطوم الحريق الآلية زنبركًا داخليًا دقيقًا لدفع شريط التمرير إلى فتحة التزاوج بعد توصيل المكونات الذكرية والأنثوية. يعمل هيكل القفل الميكانيكي هذا على تأمين المفصل أثناء التشغيل، بينما توفر حلقة الختم المطاطية الممتازة ختمًا مانعًا للتسرب بين المكونات المتصلة.

    1

    إدراج نهاية الذكور

    يقوم المشغل بإدخال الطرف الذكر في الوصلة الأنثوية المطابقة (مثلصنبور النارأوفوهة النار) حتى يتم تعشيق آلية القفل بشكل آمن.

    2

    القفل التلقائي والختم

    يتم قفل شريط التمرير الداخلي المحمل بنابض في الفتحة. يحافظ الهيكل المضاد للانزلاق متعدد المراحل على المشاركة المناسبة، وتضمن الحلقة المطاطية إحكام الغلق.

    3

    قطع الاتصال السريع

    لقطع الاتصال، ما عليك سوى الضغط على آلية الحلقة الموجودة على الجانب الذكري لسحب شريط التمرير الداخلي. يتم فصل الاتصال على الفور دون تدوير أي واجهة مترابطة.

    JIS Machino Coupling Structure


    Machino Coupling Quick Connection


    البيانات الفنية

    المعلمة مواصفة
    معيار جيس ب 9911
    مقاس 1 1/2 بوصة، 2 بوصة، 2.5 بوصة، 3 بوصة؛ أحجام أخرى متاحة عند الطلب
    الأحجام الاسمية المشتركة DN40، DN50، DN65
    ضغط العمل 16 بار
    وسيلة العمل ماء، خليط رغوي

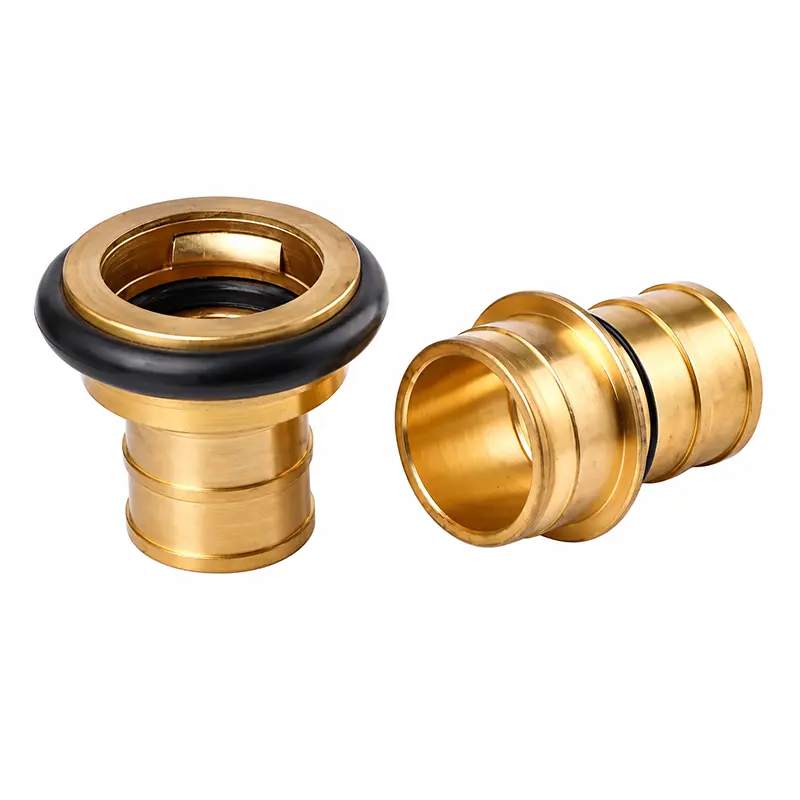

    مادة النحاس والألومنيوم والفولاذ المقاوم للصدأ
    خاتم الختم ممحاة
    طريقة الصب يموت الصب، صب الجاذبية، تزوير
    المعالجة السطحية طحن اهتزازي، أنودة
    نوع الاتصال اتصال سريع من نوع الدفع

    دليل اختيار المواد

    تتوفر وصلة FUXEON® JIS Machino من النحاس والألومنيوم والفولاذ المقاوم للصدأ. يؤثر اختيار المواد على وزن الموصل والقوة الميكانيكية ومقاومة التآكل وبيئة الخدمة وتكلفة الشراء.

    النحاس
    • الكثافة النموذجية~8.4-8.7 جم/سم3
    • قوة الشد~300-550 ميجا باسكال
    • وزنثقيل
    • دقة التآكل.جيد
    • يكلفمتوسطة - عالية
    • طلبمكافحة الحرائق العامة
    سبائك الألومنيوم
    • الكثافة النموذجية~2.7-2.8 جم/سم3
    • قوة الشد~150-310 ميجا باسكال
    • وزنخفيف الوزن
    • دقة التآكل.جيد
    • يكلفواسطة
    • طلبالمعدات المحمولة
    الفولاذ المقاوم للصدأ
    • الكثافة النموذجية~7.9-8.0 جم/سم3
    • قوة الشد~500-600 ميجا باسكال
    • وزنثقيل
    • دقة التآكل.ممتاز
    • يكلفعالي
    • طلبالبيئات المسببة للتآكل

    التصنيع والتحقق من الجودة

    تدير FUXEON® مصنعها الخاص لتصنيع موصلات خراطيم الحريق، مما يسمح بتعديل جداول الإنتاج وفقًا لمتطلبات الطلب دون الاعتماد على الوكلاء أو الموزعين. تدعم عملية التصنيع الصب بالقالب، والصب بالجاذبية، والحدادة، مما يسمح بإنتاج مواد وأحجام وتكوينات هيكلية مختلفة وفقًا لمتطلبات التطبيق.

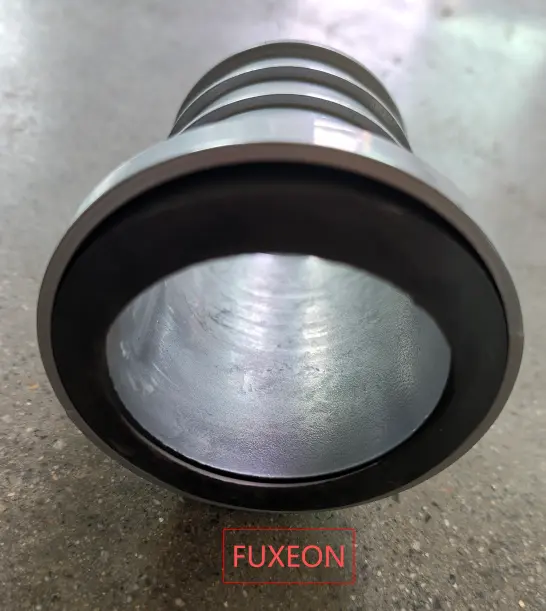

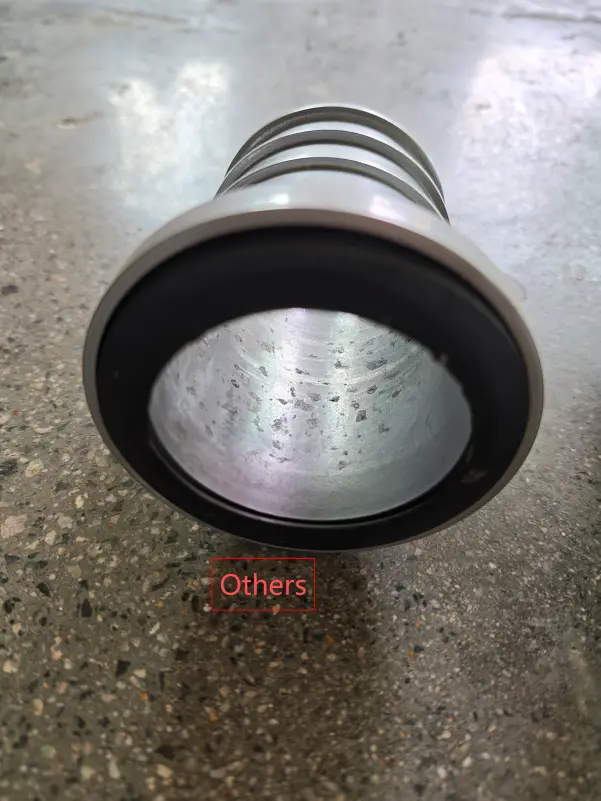

    تتم معالجة الجدران الداخلية لموصلات خرطوم الحريق FUXEON® لتوفير سطح داخلي أملس. يساعد التشطيب المناسب للأسطح على تقليل المناطق الخشنة التي قد تحتفظ بالملوثات أو تخلق نقاط تآكل موضعية. بالنسبة للمشاريع المخصصة، تدعم FUXEON® خدمات OEM/ODM للأحجام الخاصة والهياكل غير القياسية وفقًا لرسومات العميل أو المتطلبات الفنية.

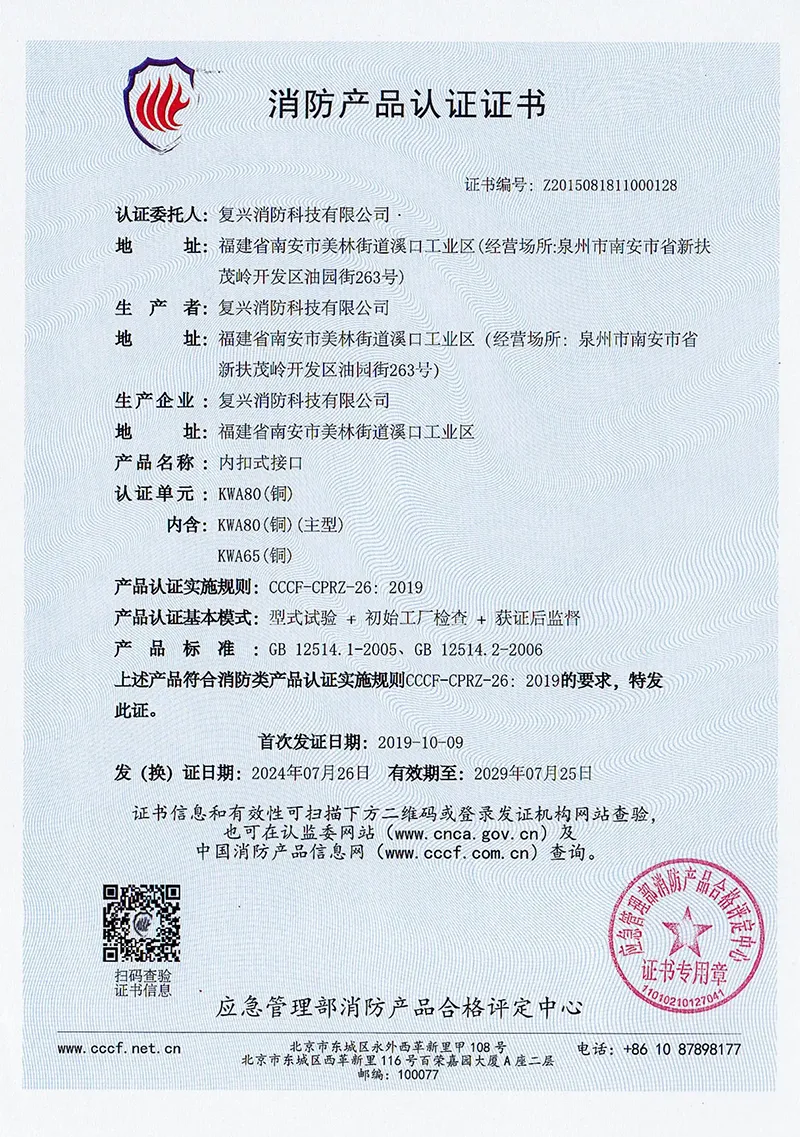

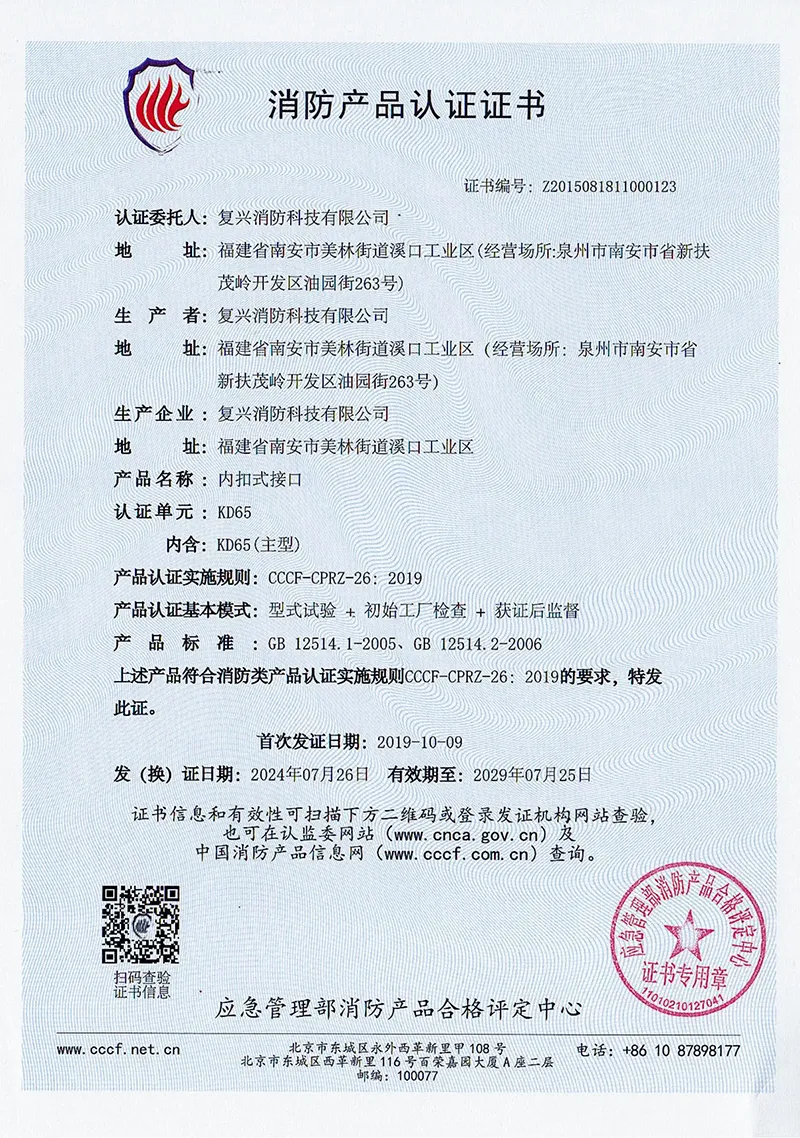

    فوكسيون®وصلات خرطوم الحريقتم اعتمادها من قبل وزارة إدارة الطوارئ الصينية وخضعت لاختبارات تغطي الأداء الميكانيكي، وأداء الختم، وموثوقية الاتصال، ومتانة المواد.

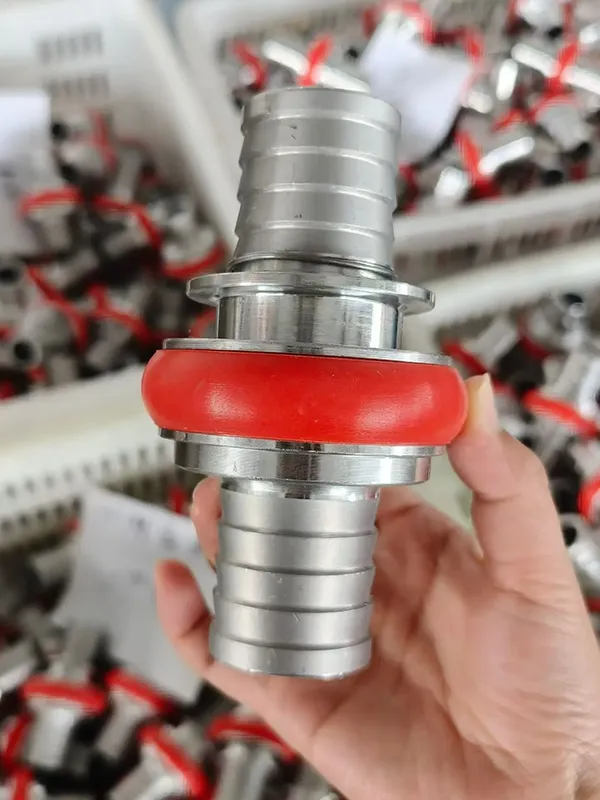

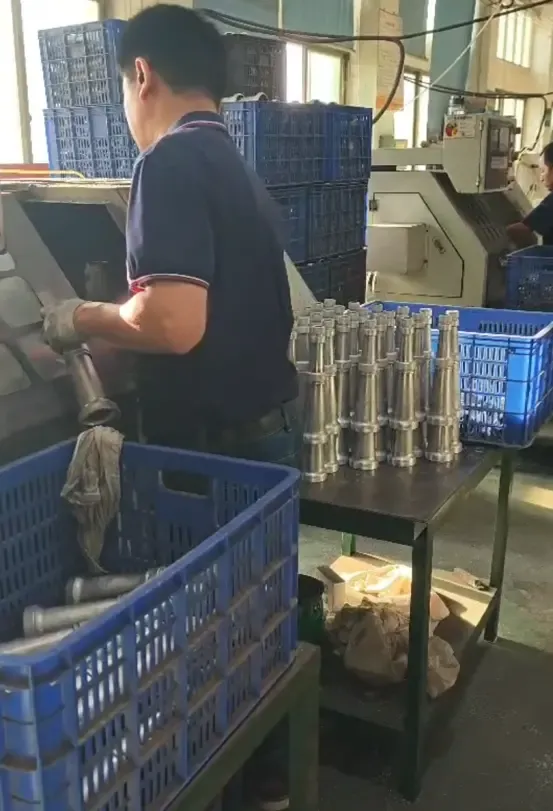

    JIS Machino Coupling Production Machino Coupling Manufacturing
    JIS Machino Coupling Quality Test Fire Hose Coupling Inspection

    التطبيقات

    يمكن لـ JIS Machino Coupling توصيل خراطيم إطفاء الحرائق بصنابير إطفاء الحرائق وصمامات الهبوط وشاحنات الإطفاء والفوهات المتوافقة. هيكل التوصيل السريع الخاص به مناسب لأنظمة مكافحة الحرائق حيث تحتاج الخراطيم إلى التوصيل أو الاستبدال بكفاءة. يمكن أيضًا استخدام أداة التوصيل في الري الزراعي ومواقع البناء وتطبيقات السلامة البحرية حيث يلزم توصيلات خرطوم متوافقة وتشغيل يدوي سريع.

    JIS Machino Coupling Application

    الأسئلة المتداولة

    ما هو اقتران Machino؟

    اقتران Machino عبارة عن موصل خرطوم سريع التوصيل يستخدم بشكل شائع في مكافحة الحرائق وتطبيقات نقل السوائل الأخرى. يستخدم هيكل قفل ميكانيكي بدلاً من الاعتماد فقط على اتصال ملولب.

    كيف يتم الاتصال وقطع الاتصال؟

    يتم إدخال الطرف الذكر في الوصلة الأنثوية المتطابقة، مما يسمح للشريط المنزلق الداخلي المحمل بنابض بالتفاعل مع الفتحة. لقطع الاتصال، اضغط على آلية الحلقة الموجودة على الجانب الذكر لتحرير شريط التمرير، ثم افصل المكونات.

    ما الأحجام والمواد المتاحة؟

    تشمل الأحجام الاسمية الشائعة DN40، وDN50، وDN65 (من 1 1/2 بوصة إلى 3 بوصات)، مع توفر أحجام أخرى عند الطلب. نحن نقدم خيارات من النحاس والألومنيوم والفولاذ المقاوم للصدأ حسب بيئة العمل.

    هل يمكن تخصيصها لمشروعي؟

    نعم. يدعم FUXEON® تخصيص OEM/ODM للأحجام الخاصة والهياكل غير المنتظمة. يمكنك تقديم الرسومات أو الأبعاد أو متطلبات المواد أو معلومات التطبيق لفريقنا الهندسي لتقييمها.

    هل تتوافق وصلة Machino مع مخاليط الرغوة؟

    نعم. تتوافق حلقة الختم المطاطية القياسية والمواد الداخلية مع خليط الماء والرغوة. وهذا يجعلها مناسبة للغاية لأنظمة مكافحة الحرائق القائمة على الرغوة.

    ما هو ضغط العمل القياسي؟

    إن ضغط العمل القياسي لوصلتنا JIS Machino هو 16 بار (1.6 ميجاباسكال). يرجى التأكد من أن تصنيف الضغط للخراطيم والمعدات المتصلة يطابق هذه المواصفات.

    كيف يمكنك منع التسرب؟

    نحن نستخدم حلقات إغلاق مطاطية عالية الجودة ومقاومة للتآكل. يضمن المنزلق الداخلي المحمل بنابض قفلًا ميكانيكيًا موحدًا، مما يمنع أداة التوصيل من التحرك أو الارتخاء تحت الضغط العالي.

    كيفية الحفاظ على أداة التوصيل لمنع التسربات؟

    قم بفحص حلقة الختم المطاطية بانتظام بحثًا عن التآكل أو الشقوق واستبدلها إذا لزم الأمر. حافظ على آلية القفل الداخلي خالية من الرمال والأوساخ والحطام. يمكن أن يؤدي تطبيق كمية صغيرة من شحم السيليكون إلى إطالة عمر الختم.

    ما هو الفرق بين أدوات التوصيل Machino وStorz؟

    تستخدم أدوات التوصيل Machino اتصالاً من النوع الدفعي مع آلية قفل داخلية، وهي سريعة ويمكن تشغيلها بسهولة. تعتمد وصلات Storz على تصميم قفل متماثل ذو أسنان مخلبية. يعتمد الاختيار على معايير مكافحة الحرائق المحلية لديك والمعدات الموجودة.

    ما هو المهلة وموك؟

    بالنسبة للأحجام القياسية (DN40، DN50، DN65)، يتم عادةً إنتاج أوامر الدُفعات الصغيرة خلال 15 يومًا. موك لدينا مرن، بدءًا من قطعة واحدة لتقييم العينة. بالنسبة لطلبات OEM/ODM، تعتمد المهل الزمنية على تفاصيل التخصيص.
