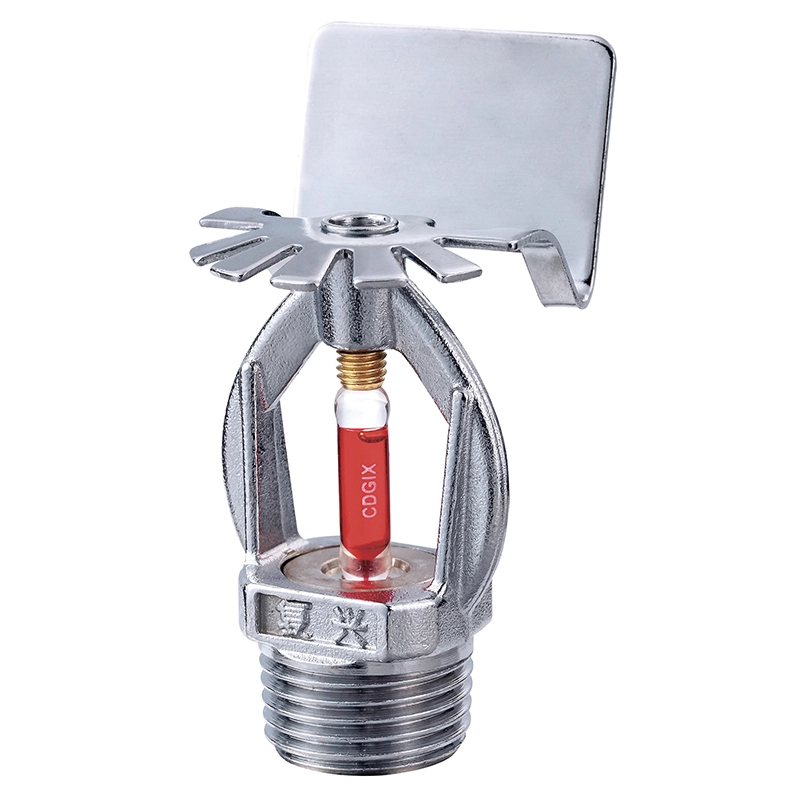

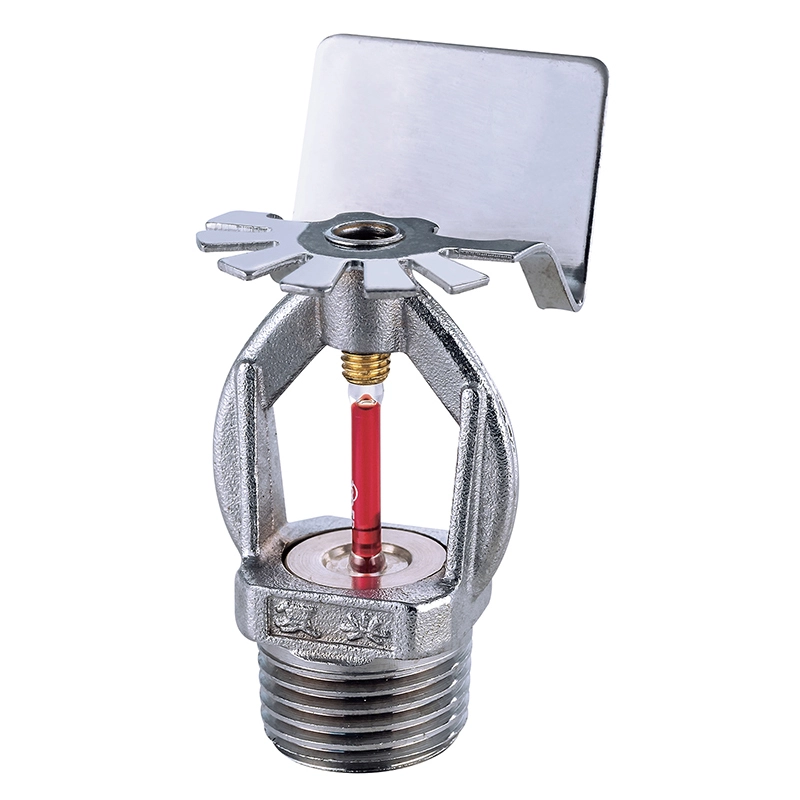

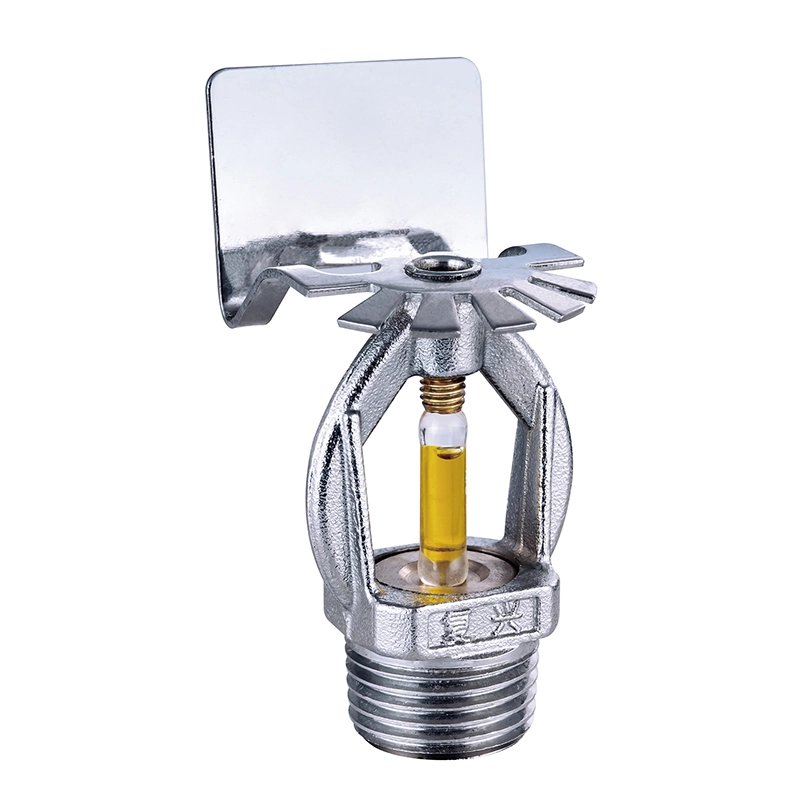

الرشاش الجانبي

يستخدم الرشاش الجانبي لمبة زجاجية حساسة للحرارة للتنشيط عندما تصل درجة الحرارة المحيطة إلى درجة حرارة التشغيل المحددة. تتضمن تقييمات درجات الحرارة المتوفرة 57 درجة مئوية، و68 درجة مئوية، و79 درجة مئوية، و93 درجة مئوية، و141 درجة مئوية، مما يسمح بالاختيار وفقًا للظروف المحيطة المختلفة.

نمط الرش

التوزيع الاتجاهي

عند حدوث حريق، ترتفع درجة الحرارة المحيطة ويصل المصباح الزجاجي إلى درجة حرارة التنشيط المقدرة. تنكسر اللمبة وتطلق عمود الماء، الذي يضرب العاكس ويعاد توجيهه للأمام وللخارج.

على عكس الرشاشات المستقيمة أو المعلقة ذات أنماط الرش المتناظرة بشكل دائري، ينتج العاكس الاتجاهي توزيعًا للمياه على شكل مروحة مكافئة باتجاه المنطقة المحمية. ولذلك يعتبر نمط الرش من الاعتبارات المهمة عند تحديد موضع الجدار، وتباعد الرشاشات، والتغطية.

متطلبات التغطية

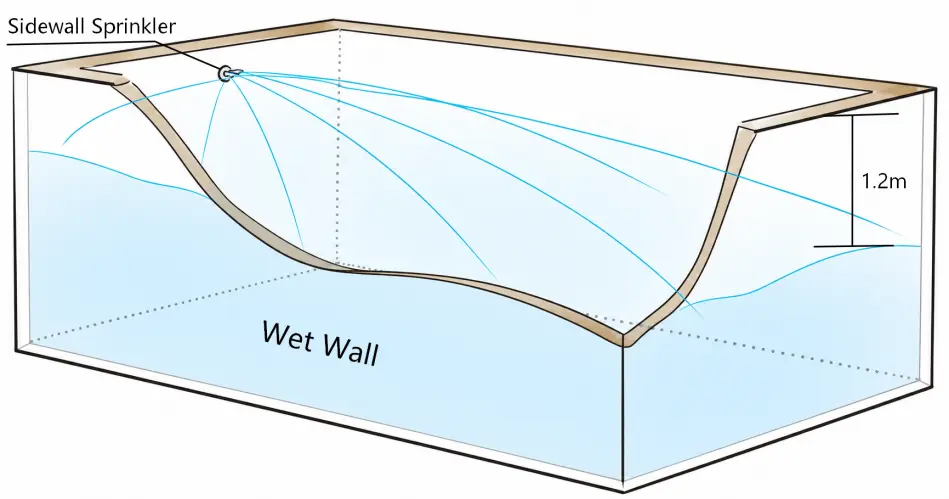

تم تصميم الرشاش الجانبي القياسي للمناطق منخفضة المخاطر. يتطلب استخدامه في المناطق متوسطة الخطورة شهادة خاصة قابلة للتطبيق والتحقق من أن نمط الرش يمكن أن يبلل الجدار المقابل والجدار الطرفي المجاور تحت ضغط تشغيل الرشاش.

يجب تحديد منطقة الحماية الفعلية وفقًا لمعايير تصميم الحماية من الحرائق المطبقة، وتخطيط المبنى، وتباعد الرشاشات، وظروف السقف، والمتطلبات الهيدروليكية.

بناء المنتج

المواد الرئيسية

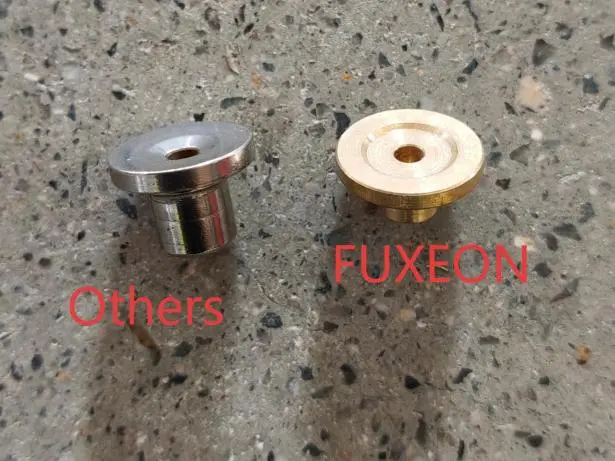

يتكون FUXEON® Sprinkler من إطار من سبائك النحاس، ومصباح زجاجي حساس للحرارة، وموانع تسرب، وحارف. يوفر بناء سبائك النحاس خيارًا مناسبًا للمواد للتطبيقات التي تكون فيها مقاومة التآكل والقدرة على تحمل الضغط مهمة.

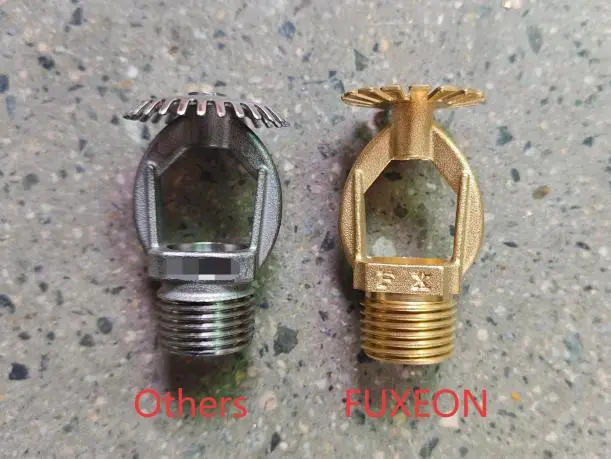

تستخدم بعض الرشاشات منخفضة التكلفة سبائك الزنك للإطار الرئيسي. بالمقارنة مع بناء سبائك النحاس، قد تتمتع منتجات سبائك الزنك بمقاومة أقل للتآكل وأداء تحمل الضغط، مما قد يؤثر على عمر الخدمة في البيئات الصعبة.

العنصر الحراري

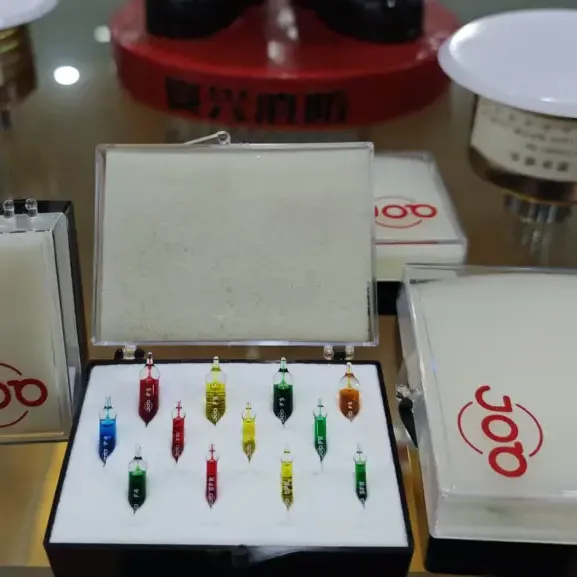

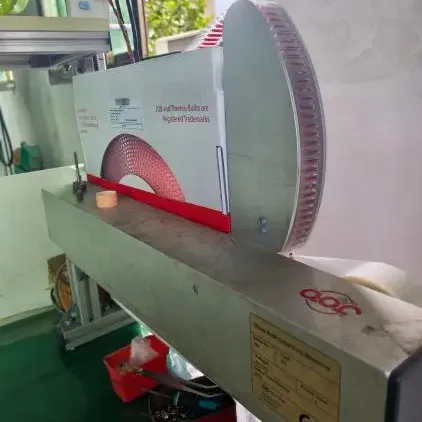

يستخدم FUXEON® مكونات JOB الحساسة للحرارة. تم تصميم اللمبة الزجاجية للاستجابة الحرارية السريعة والتحكم في درجة حرارة التنشيط، مما يساعد الرشاش على الاستجابة عندما تصل درجة الحرارة المحيطة إلى التصنيف المحدد.

تُستخدم هذه المكونات الحساسة للحرارة في المباني الراقية والسفن والمرافق الصناعية وغيرها من البيئات التي تكون فيها موثوقية الحماية من الحرائق أمرًا مهمًا.

البيانات الفنية

مقارنة المنتج

توفر تكوينات الرشاشات المختلفة أنماطًا مختلفة لتوزيع المياه وخيارات التثبيت. تساعد المقارنة التالية المشترين على تقييم ما إذا كان الرشاش الجانبي أو المستقيم أو المعلق أكثر ملاءمة لتخطيط مبنى معين.

تثبيت

تركيب الجدار

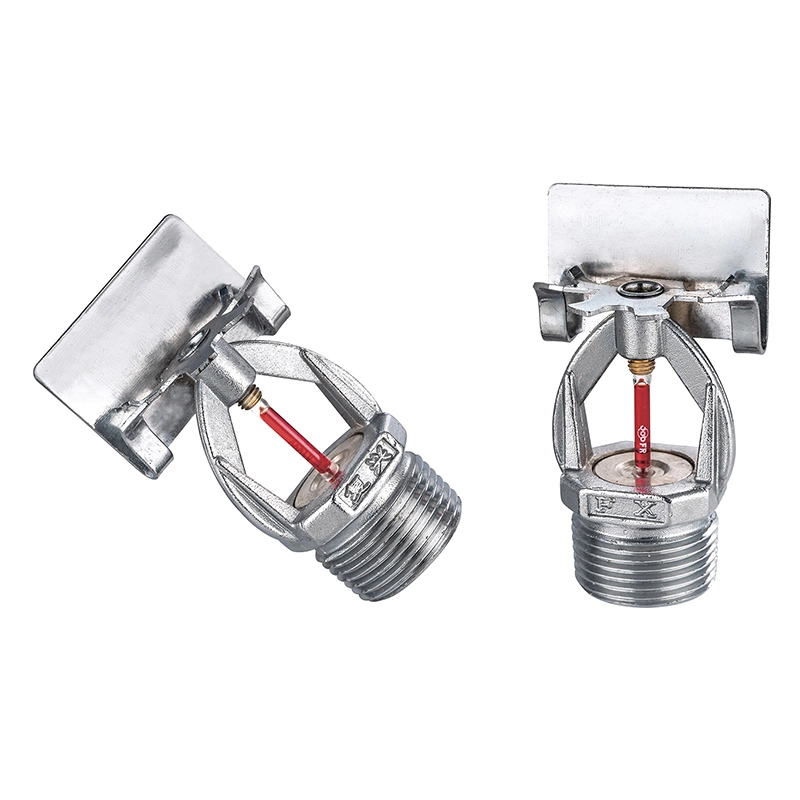

يتم تركيب الرشاش أفقيًا على الحائط على الأنبوب الفرعي لإمداد المياه. يقوم منحرفه بتوجيه رذاذ الماء نحو المنطقة المحمية، مما ينتج عنه توزيعًا مكافئًا من جانب واحد.

بالنسبة للمباني السكنية، وصالات النوم المشتركة، وغرف الضيوف في الفنادق، وأجنحة المباني الطبية، ومباني المكاتب ذات الأسطح المسطحة، يمكن استخدام تركيب الجدران الجانبية حيثما تسمح بذلك متطلبات تصميم الحماية من الحرائق المعمول بها.

تباعد التثبيت

نظرًا لأن الرشاش يتم وضعه بالقرب من الحائط وله توزيع اتجاهي للمياه، فإن تباعد التركيب ومسافة الحماية يجب أن يأخذ في الاعتبار المسافة بين الرشاشات وأبعاد الغرفة وموقع مصدر الحريق المحتمل الأكثر سلبية.

بالنسبة للأنظمة التي تستخدم صفين من رؤوس الرشاشات الجانبية، يجب ترتيب الرشاشات في تكوين متدرج حيثما يتطلب ذلك معيار التصميم المطبق. عندما يتجاوز الامتداد الداخلي الحد الأقصى لمسافة الحماية التي يوفرها صفين متقابلين، قد تكون هناك حاجة إلى صف رشاش إضافي بينهما.

موقف منحرف

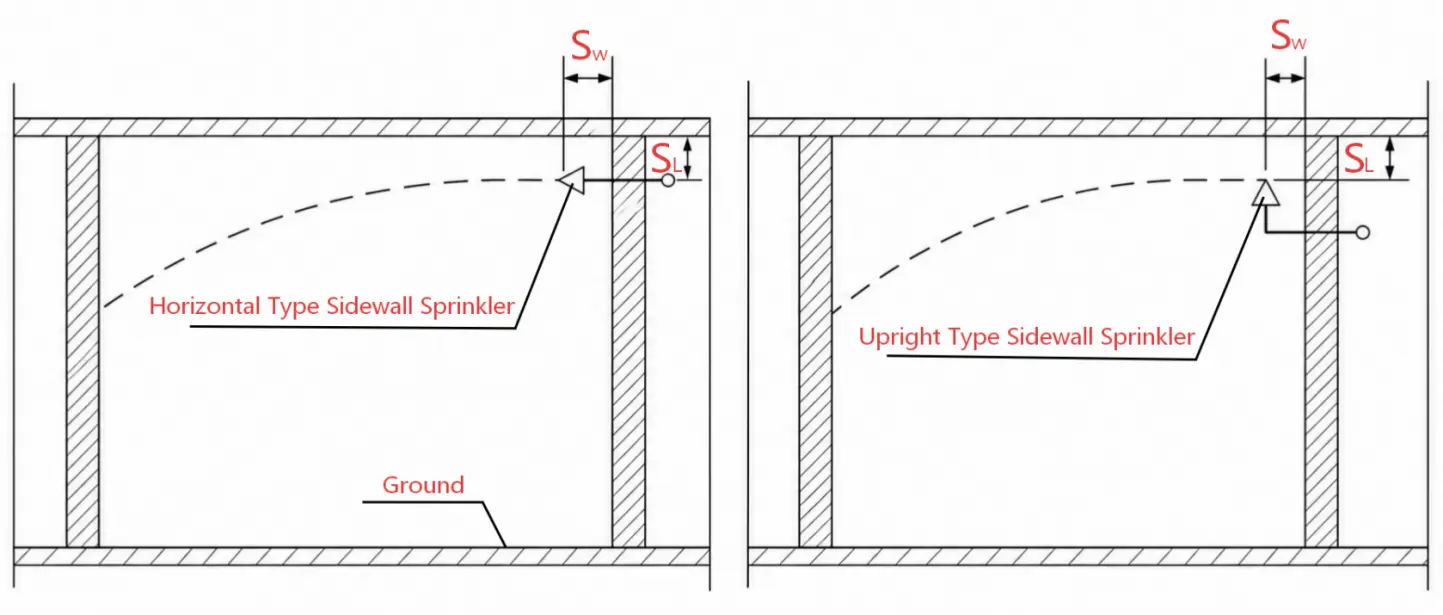

تؤثر مسافة التثبيت بين الحارف والسقف والجدار الخلفي على توزيع الرش. بالنسبة لتطبيقات التغطية القياسية، يتم عرض الأبعاد المرجعية المقدمة أدناه.

يجب تأكيد أبعاد التثبيت الفعلية وفقًا لنوع الرشاش وهيكل المبنى ومعيار الحماية من الحرائق المطبق وتصميم النظام المعتمد.

التطبيقات

يمكن استخدام مرشات الحريق الجانبية FUXEON® في المباني السكنية، وصالات النوم المشتركة، وغرف نزلاء الفنادق، وأجنحة المباني الطبية، ومباني المكاتب، والسفن، والمرافق الصناعية حيث يُسمح بتركيب الجدران الجانبية.

إنه مفيد بشكل خاص في الأماكن التي يجعل فيها هيكل السقف أو التخطيط المعماري أو موضع التثبيت المتاح تركيب الرشاشات العلوية التقليدية غير مناسب.

شهادة

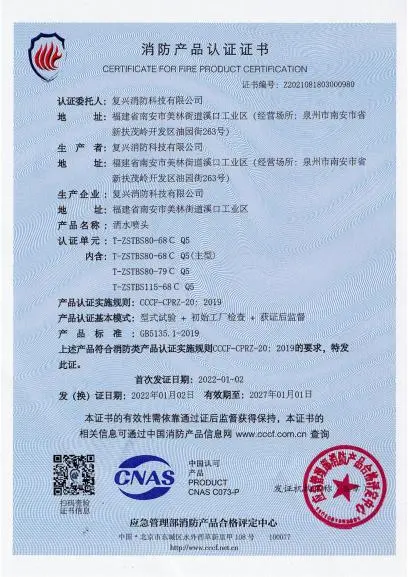

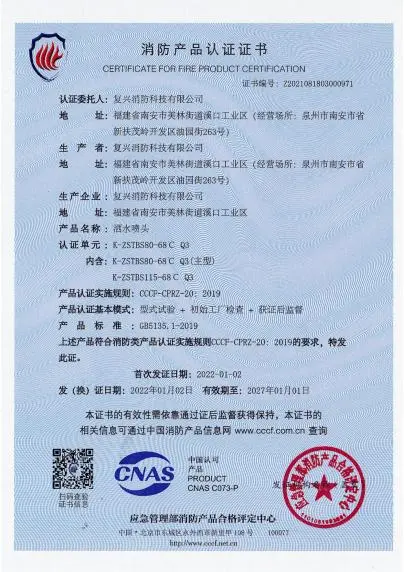

حصل جهاز الرش المثبت على الحائط FUXEON® على شهادة CCCF في الصين، مما يوفر دليلاً على التوافق مع متطلبات منتجات الحماية من الحرائق الصينية المعمول بها.

تعمل FUXEON® أيضًا مع أنظمة الإدارة المعتمدة GB/T 19001-2016 / ISO 9001:2015، GB/T 24001-2016 / ISO 14001:2015، GB/T 45001-2020 / ISO 45001:2018، وGB/T 27922-2011.

دليل الاختيار

تصنيف درجة الحرارة

يجب اختيار تصنيف درجة الحرارة وفقًا لدرجة الحرارة المحيطة العادية حول الرشاش ومتطلبات نظام الحماية من الحرائق. يوفر FUXEON® خيارات 57 درجة مئوية، و68 درجة مئوية، و79 درجة مئوية، و93 درجة مئوية، و141 درجة مئوية لبيئات التثبيت المختلفة.

تصميم التغطية

يجب أن يأخذ الاختيار في الاعتبار أبعاد الغرفة، وارتفاع السقف، وموضع الجدار، وتباعد الرشاشات، والتغطية المطلوبة، وظروف إمدادات المياه، ومعايير الحماية من الحرائق المعمول بها. ويعني نمط الرش الاتجاهي أنه يجب تأكيد موضع الرشاش بعناية لضمان حصول الجدران المحمية ومساحة الأرضية على توزيع المياه المطلوب.

التعليمات

أين يمكن تثبيته؟

تم تصميم الرشاش للتركيب الأفقي على الحائط ويمكن استخدامه في المباني السكنية والفندقية والطبية والمكاتب وغيرها من المباني المناسبة حيث يسمح تصميم الحماية من الحرائق المطبق بالرشاشات الجانبية.

هل يمكن استخدامه في المناطق متوسطة الخطورة؟

النماذج القياسية مخصصة للمناطق منخفضة المخاطر. يتطلب الاستخدام في المناطق متوسطة الخطورة شهادة خاصة وتحققًا من أن الرشاش يمكنه توفير الترطيب المطلوب للجدران المقابلة والمجاورة في ظل ظروف العمل المحددة.

ما هو تصنيف درجة الحرارة الذي يجب أن أختاره؟

يجب اختيار تصنيف درجة الحرارة وفقًا لدرجة الحرارة المحيطة العادية حول الرشاش ومتطلبات نظام الحماية من الحرائق. تتراوح التقييمات المتاحة من 57 درجة مئوية إلى 141 درجة مئوية.

ما هو حجم الاتصال؟

تستخدم الطرازات المدرجة اتصال BSP مقاس 1/2 بوصة (DN15). ويجب تأكيد التكوينات الأخرى باستخدام FUXEON® وفقًا للطراز المطلوب.

هل لديك موك؟

بالنسبة للمنتجات التقليدية، يدعم FUXEON® انخفاض كمية الطلب. تتطلب منتجات OEM عمومًا مهلة إنتاج تتراوح من 30 إلى 40 يومًا، اعتمادًا على المتطلبات المخصصة.

هل تقدمون الضمان؟

نعم. تقدم FUXEON® ضمانًا لمدة عام واحد لمنتجاتها من مرشات مكافحة الحرائق النحاسية، وفقًا لشروط الضمان المعمول بها.
